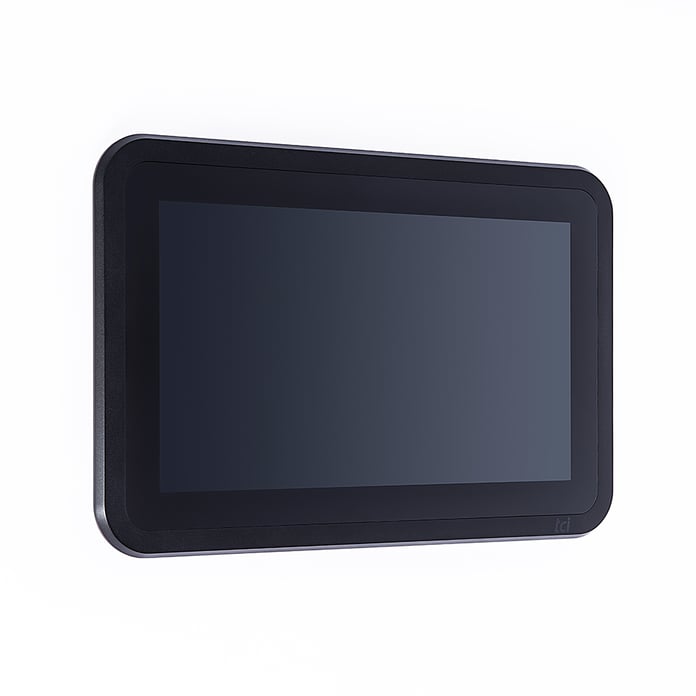

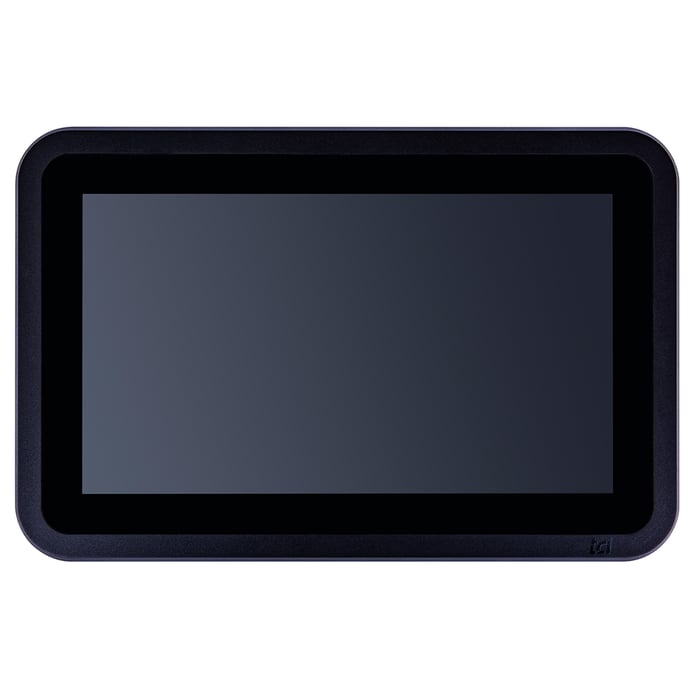

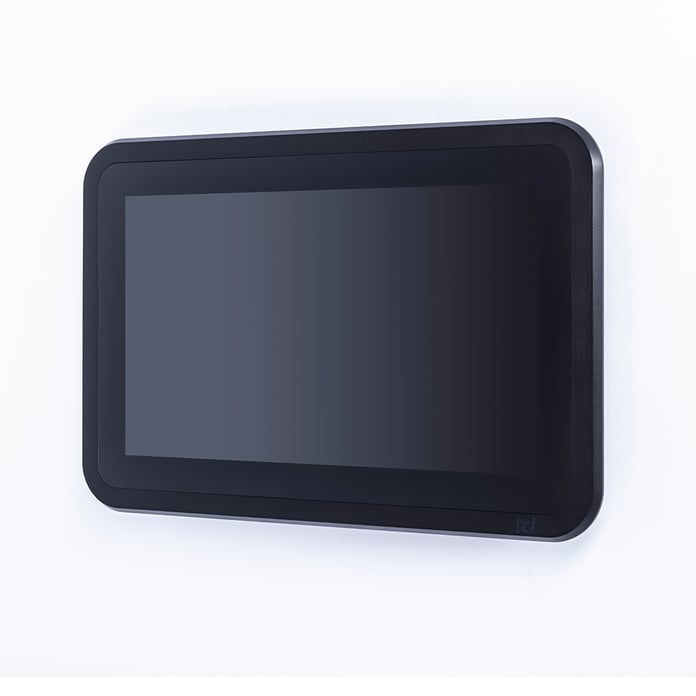

Touchpanel E10A

Touchpanel E10A

  • E10A-XI, 24V: UL zertifiziert
  • Widescreen Touchpanel für Schalttafelmontage
  • PCT-Glastouch 10.1" mit nativer Auflösung von 1024 x 600
  • serielle Schnittstellen optional
  • auch für Smart Home-Anwendungen geeignet

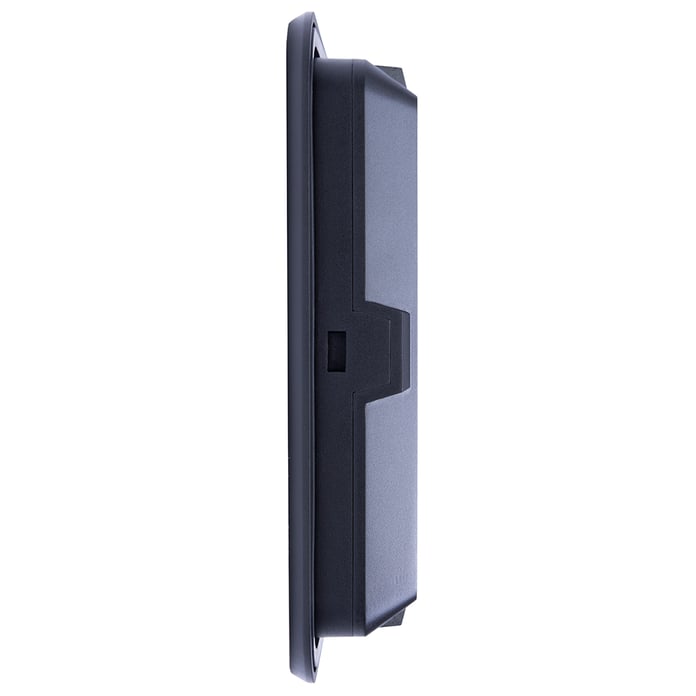

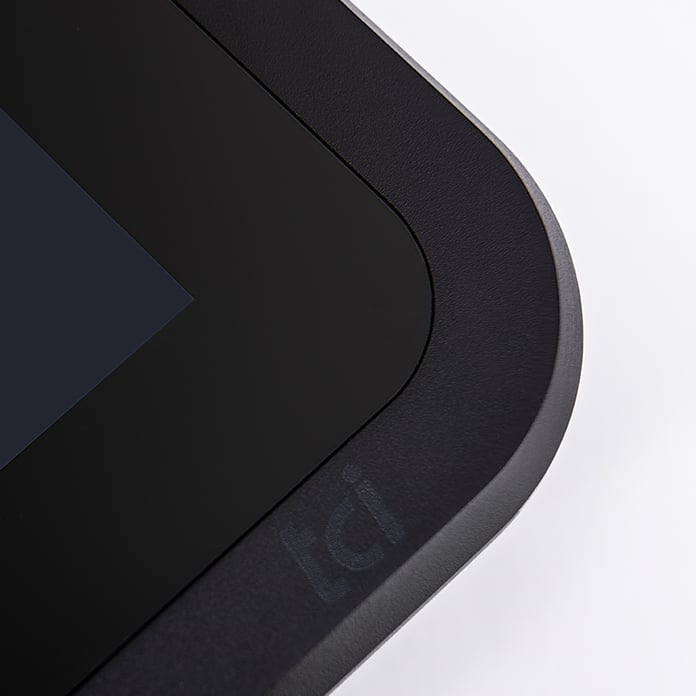

Das 10-Zoll-Touchpanel eignet sich besonders für kostensensible Industrie-Anwendungen. Das schlanke und robuste Touchpanel mit IP-Schutz punktet mit einer leicht zu reinigenden, durchgehenden Echtglasfront und einem leichten, industrietauglichen Kunststoffgehäuse. Das lüfterlose Panel ist als SPS-Bedienpanel E10A-XS und Android-Touchpanel E10A-XI verfügbar. Zur Tragarmmontage steht das technisch identische E10T zur Verfügung.

Als Alternative bieten wir Ihnen das System mit 4" und 7" Touch an.

icons_UL_20x20
Jetzt anfragen Datenblatt herunterladen

Varianten



E10A-XI (Android Touchpanel) android_robot_60x68px

Das Panel ist dank Android-Betriebssystem und HTML5-Browser universell im klassischen HMI-Bereich einsetzbar, beispielsweise zum Bedienen und Visualisieren. Optional sind serielle Schnittstellen möglich.


E10A-XS (SPS-Bedienpanel) XS-Technologie_Logo_100px

Die XS-Technologie umfasst die optimale Kombination von MicroBrowser und stromsparender ARM-Hardware. Darauf basieren die SPS-Bedienterminals von tci mit Treiber für alle gängigen SPS-Systeme sowie OPC-Client und VNC-Client.

Produktinformation auf einen Blick

Technische Daten

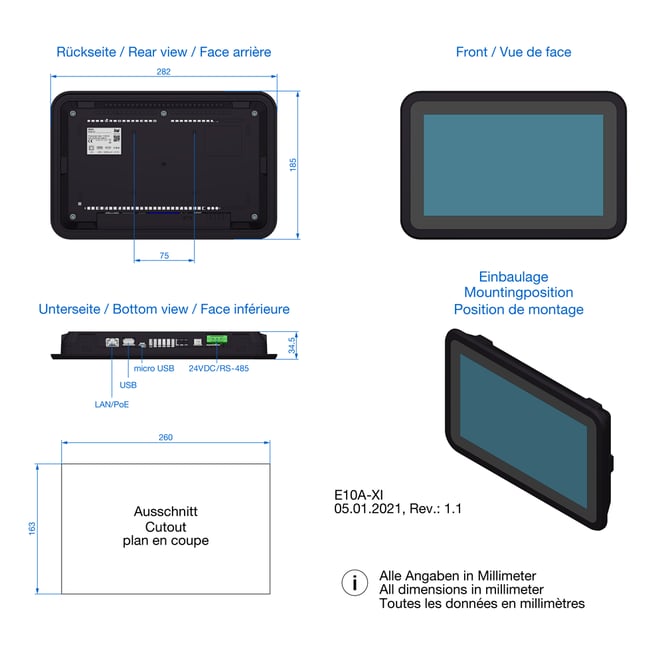

  • Touchpanel zur Schalttafelmontage oder über VESA 75
  • 10" LED-TFT, 1024 x 600, 450 cd/m²
  • kapazitiver Multitouch (PCT)
  • Kunststoffgehäuse
  • lüfterlos

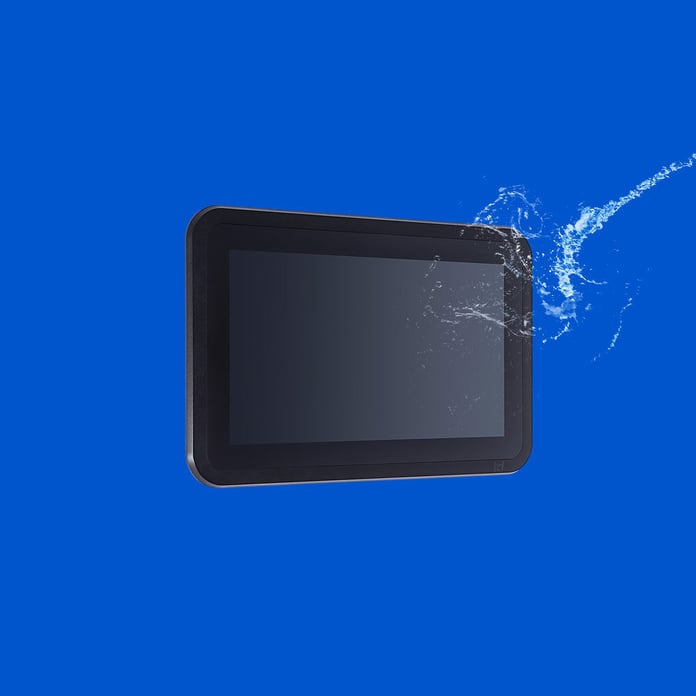

  • Schutzart IP54
  • Lagertemperatur: 0 bis 70°C
  • relative Luftfeuchtigkeit: 10 bis 90%, nicht kondensierend
  • Betriebstemperatur:
    E10A-XS: 0 bis 60°C
    E10A-XI: 0 bis 50°C
  • Spannungsversorgung:
    E10A-XS:
    24 VDC und PoE
    IEEE Std 802.3af (Klasse 0)
    E10A-XI:
    24 VDC oder PoE
    IEEE Std 802.3af (Klasse 0)
    oder AC über externes Steckernetzteil.

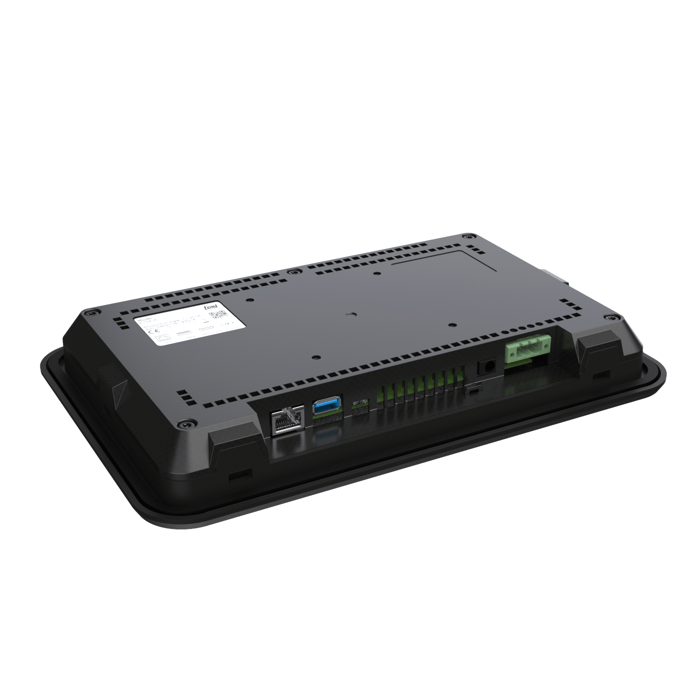

    Optionales Zubehör: 24VDC und RS485
  • Gewicht: 1,0 kg

Bestell Info

E10A-XS

Webpanel zur Schalttafelmontage, flächig eingelegter 10" Glastouch, Embedded ARM CPU, Ethernet 10/100, CodeSys 3.0 Unterstützung, Real VNC Server Version 5.0.3 kompatibel, ausgestattet mit Image MicroBrowser SpiderControl & CoDeSys v3.x für XS-Technologie

E10A-XI
(UL zertifiziert)

Android-Panel zur Schalttafelmontage, flächig eingelegter 10" Glastouch LED-TFT (PCT), Embedded Quad-Core CPU Board RK3288, 1,6 GHz, 2GB RAM, 8GB eMMC, Ethernet 10/100, 2x USB2.0

E10A-Line

Ausführung als Gebäudeautomation System pureKNX. Bitte kontaktieren Sie unseren Vertrieb

Zusatzausstattung

Einbau

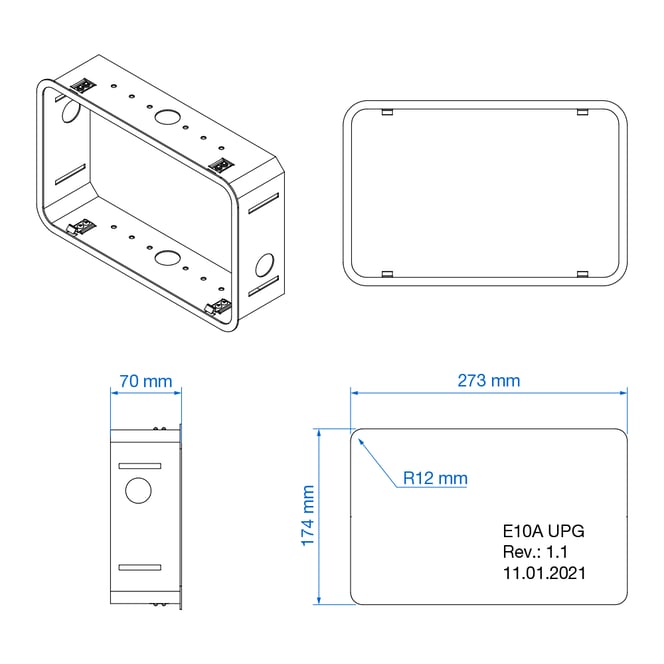

UPG - Unterputzgehäuse (HMK optional)
HMK - Hohlwandmontage-Kit bestehend aus Winkel und Einbauschablone

Optionen

E10A-XI
Linux, MicroBrowser-App für Linux, AutomationBrowser App für Android, ​​​​Bluetooth, tci WebWizard

Customized

Bei anderen Ausstattungen unterstützen Sie unsere Systemberater

Leistungsaufnahme

Betriebszustand
RK3288 (P in W)
Betrieb, Volllast, Display max. Helligkeit
12,8
Betrieb, Idle-Loop, Display max. Helligkeit
6,0
Betrieb, Display aus
2,0
