Touchpanel Edition3

Edles Design und technische Perfektion

  • Exklusiver Touch PC, in Handarbeit gefertigt
  • Freie Wahl des Bussystems
  • Einfache Ein-Mann-Montage durch Rapid Befestigung
  • Viele Farbvarianten und Oberflächen möglich

   tci technical icons 60x6010Zoll Displaytci technical icons 60x6015Zoll Displaytci technical icons 60x6022Zoll Displaytci technical icons 60x6024Zoll Displaytci technical icons 60x60Touchtci technical icons 60x60Fanlesstci technical icons 60x60Soundtci technical icons 60x60Win11

Jetzt anfragen Datenblatt herunterladen

Eine Symbiose aus Glas und Aluminium

Unsere Edition3 präsentiert sich als hochwertige Visualisierungs- und Steuerungslösung, die vor allem durch die Verbindung von edlem Design und technischer Perfektion begeistert. Ein präzise gefräster Aluminiumrahmen mit eingelassener Glasfront bietet hierbei eine optimale Berührungsoberfläche für den sensiblen und leistungsfähigen Multitouch.

Für ein hohes Maß an Exklusivität und Einzigartigkeit individualisieren wir den Rahmen auch auf Wunsch. Ob dezent oder glanzvoll – mit unserer Edition3 verleihen sie den unterschiedlichsten Wohnräumen oder Bürogebäuden ein stilvolles Ambiente von unverwechselbarer Einzigartigkeit.

Das Touchpanel ist außerdem mit einem Mikrofon und Aktiv-Lautsprechern ausgestattet und lässt sich somit problemlos mit einer Türsprechanlage oder einem Intercom-System verbinden. Zusätzlich bieten wir für unseren Unterputz Touch PC, der sich flexibel in jegliche Wand oder Hohlwand integrieren lässt, Adapterrahmen für die Unterputzdosen verschiedener Hersteller.

Varianten

Diese Bilder zeigen das Edition3 in verschiedenen Designvarianten

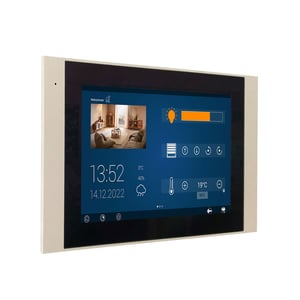

Edition3 Designvariante: Deckglas schwarz / Rahmen weiß lackiert Design Sentido

Deckglas schwarz / Rahmen weiß lackiert Design "Sentido"

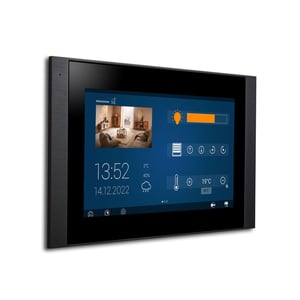

Edition3 Designvariante: Deckglas schwarz / Rahmen Eloxal schwarz

Deckglas schwarz / Rahmen Eloxal schwarz

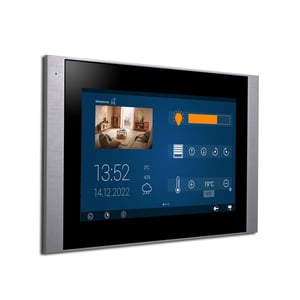

Edition3 Designvariante: Deckglas schwarz / Rahmen Eloxal natur

Deckglas schwarz / Rahmen Eloxal natur

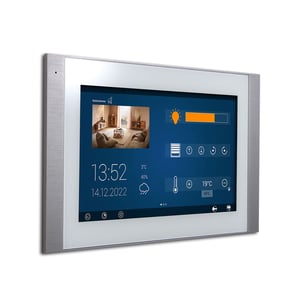

Edition3 Designvariante: Deckglas weiß / Rahmen Eloxal natur

Deckglas weiß / Rahmen Eloxal natur

Technische Daten

  • Touchpanel PC für den Wandeinbau
  • TFT-LCD Display, in den Größen 10,1″, 15,6″, 21,5″ und 24″
  • 16", 22" und 24" optional auch als Display (TD)
  • Edle Glas und Aluminium Oberflächen
  • Hervorragende Haptik durch Glas-Multitouch
  • Viele Farbvarianten und Oberflächen möglich
  • mit vorinstalliertem TecTool Professional
  • Frontanschluss: USB, Reset-Taster – für schnelle Wartung
  • Betriebstemperatur: 0 bis 35°C
  • Lagertemperatur: -20 bis 60°C
    relative Luftfeuchtigkeit: bis max. 80%
    (nicht kondensierend, keine Betauung)
  • Spannungsversorgung:
    PC10: 12 - 24VDC
    PC16 / PC22 / PC24: 110 – 240 VAC / 12VDC
  • Gewicht:
    PC10: 1,7 kg / PC16: 4,5 kg /
    PC22: 5,7 kg / PC24: 7,6 kg







Bestell Info

Display Projektiv Kapazitiv Multitouch in verschiedene Displayauflösung
PC10: 10,1″ TFT-LCD 1280 x 800
PC16: 15,6″ TFT-LCD 1920 x 1080
PC22: 21,5″ TFT-LCD 1920 x 1080
PC24: 24″ TFT-LCD 1920 x 1200
Design PC10 / PC22 / PC24:
Deckglas schwarz, Rahmen Eloxal natur /
Deckglas schwarz, Rahmen Eloxal schwarz /
Deckglas schwarz, Rahmen Eloxal weiß
PC16:
Deckglas schwarz, Rahmen Eloxal natur /
Deckglas schwarz, Rahmen Eloxal schwarz /
Deckglas schwarz / Rahmen weiß lackiert Design "Sentido"
Deckglas weiß, Rahmen Eloxal natur
Ausstattung PC10:
Intel Celeron N3350 CPU, Intel HD Grafik, lüfterlos, 1x HDMI, 1x RJ45 LAN, 2x USB3.0, 8GB DDR3, 128GB SSD, Lautsprecher, Mikrofon, Windows 10 IoT LTSC 2021
PC16 / PC22 / PC24:
Intel N97 Quad Core CPU, Intel UHD Grafik, lüfterlos, 2x HDMI, 2x RJ45 LAN, 4x USB3.2, 2x USB 2.0, Mikrofon und Lautsprecher, Windows 11 IoT Enterprise LTSC 2024
Optional: Intel i5 1135G7 CPU, Intel Iris Grafik, lüfterlos, 2x HDMI, 2x RJ45 LAN, 4x USB3.2, 1x COM Port, 16GB DDR3, Windows 11 IoT LTSC 2024

Leistungsaufnahme

Betriebszustand
Last (P in W)
Standby (P in W)
PC10 12 4
TD16 15 0.5
PC16 (Intel i5) 45 3
TD22 30 0,5
PC22 (Intel i5) 53 3
TD24 42 0.5
PC24 (Intel i5) 58 3

Zusatzausstattung

Betriebssystem Linux
Einbau EPG - Unterputzgehäuse für flächenbündig Einbau (nur 24")
UPG
- Unterputzgehäuse
UPG-BETON - Unterputzgehäuse für Betoneinbau
UPG-HOHLWAND - Hohlwandhalterung für UP-Gehäuse
UPG-MAUERWERK - Mauerwerklaschen für UP-Gehäuse
NT-HUT-24VDC-100W Netzteil für Hutschienenmontage, 24VDC, 100W, 85-264VAC, max. 4.2A

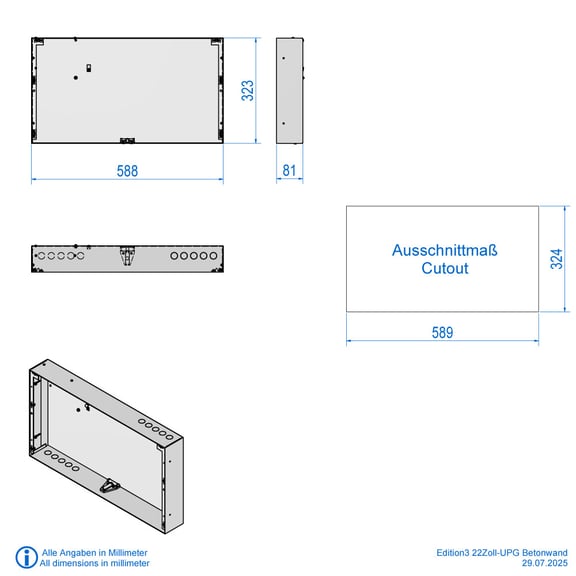

Technische Zeichnungen
