Touchpanel Edition3

Touchpanel Edition3

Edles Design und technische Perfektion

  • Exklusiver Touch PC, in Handarbeit gefertigt
  • Freie Wahl des Bussystems

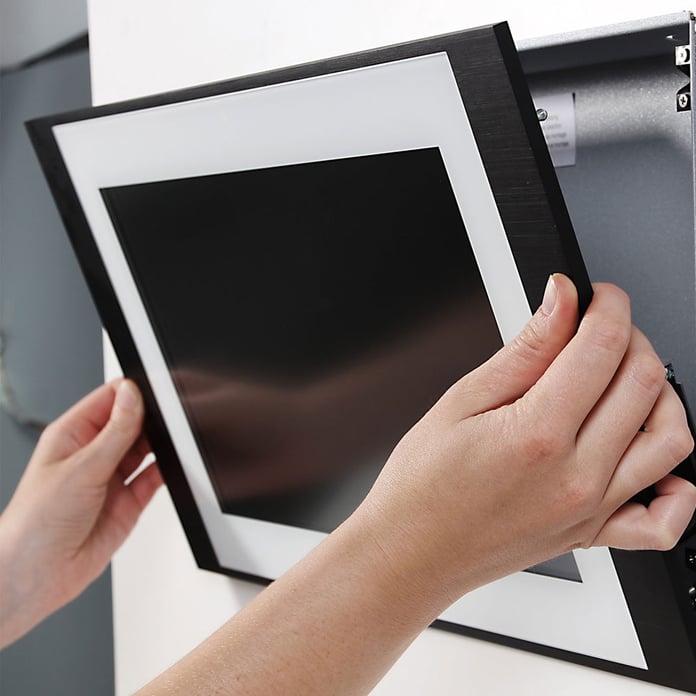

  • Einfache Ein-Mann-Montage durch Rapid Befestigung
  • Viele Farbvarianten und Oberflächen möglich


Eine Symbiose aus Glas und Aluminium

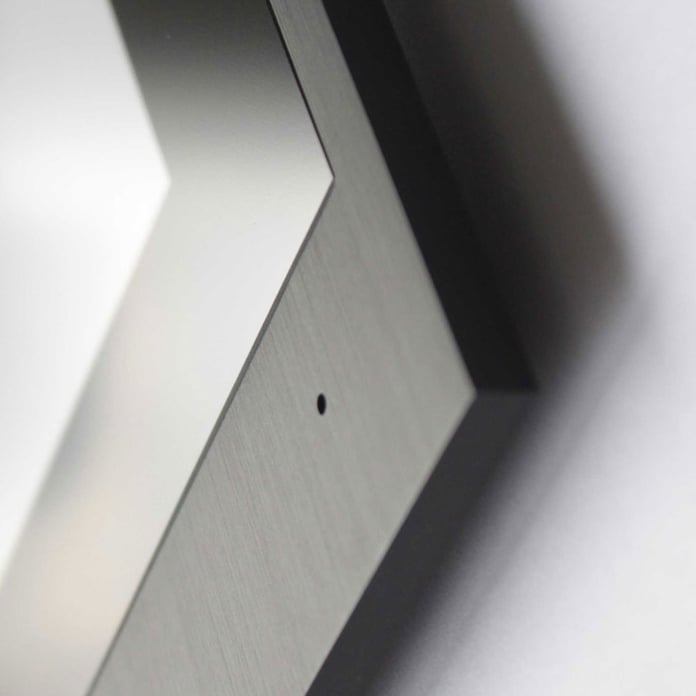

Unsere Edition3 präsentiert sich als hochwertige Visualisierungs- und Steuerungslösung, die vor allem durch die Verbindung von edlem Design und technischer Perfektion begeistert. Ein präzise gefräster Aluminiumrahmen mit eingelassener Glasfront bietet hierbei eine optimale Berührungsoberfläche für den sensiblen und leistungsfähigen Multitouch.

Für ein hohes Maß an Exklusivität und Einzigartigkeit individualisieren wir den Rahmen auch auf Wunsch. Ob dezent oder glanzvoll – mit unserer Edition3 verleihen sie den unterschiedlichsten Wohnräumen oder Bürogebäuden ein stilvolles Ambiente von unverwechselbarer Einzigartigkeit.

Das Touchpanel ist außerdem mit einem Mikrofon und Aktiv-Lautsprechern ausgestattet und lässt sich somit problemlos mit einer Türsprechanlage oder einem Intercom-System verbinden. Zusätzlich bieten wir für unseren Unterputz Touch PC, der sich flexibel in jegliche Wand oder Hohlwand integrieren lässt, Adapterrahmen für die Unterputzdosen verschiedener Hersteller.

Jetzt anfragen Datenblatt herunterladen

Varianten

ED3_Designvarianten_SW-W
Deckglas schwarz /
 Rahmen weiß lackiert Design "Sentido"
ED3_Designvarianten_SW-SW
Deckglas schwarz /
Rahmen Eloxal schwarz
ED3_Designvarianten_SW-SI
Deckglas schwarz /
Rahmen Eloxal natur
ED3_Designvarianten_W-SI
Deckglas weiß /
Rahmen Eloxal natur

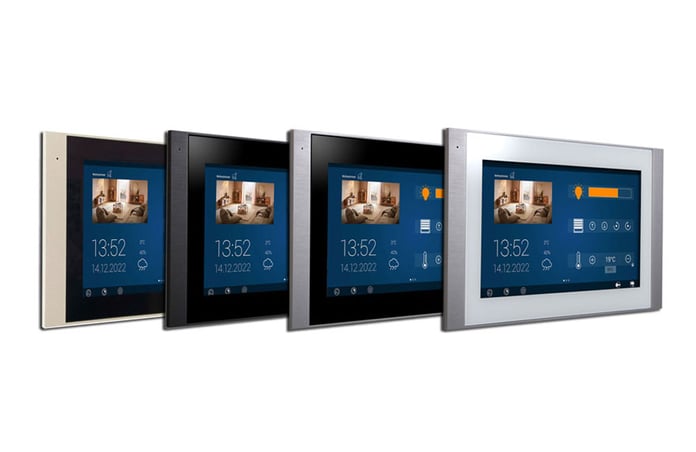

Diese Bilder zeigen das Edition3 in verschiedenen Designvarianten

Produktinformation auf einen Blick

Technische Daten

  • Touchpanel PC für den Wandeinbau
  • TFT-LCD Display, in den Größen 10,1″, 15,6″, 21,5″ und 24″

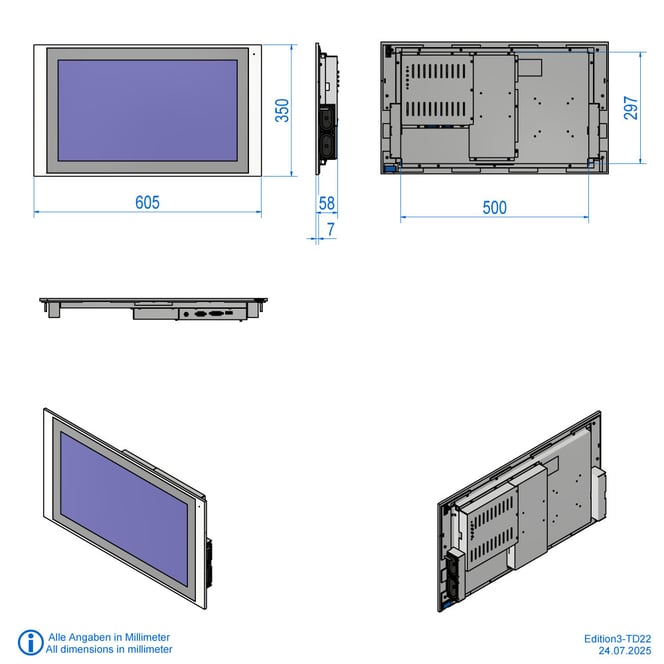

  • 16", 22" und 24" optional auch als Display (TD)
  • Edle Glas und Aluminium Oberflächen
  • Hervorragende Haptik durch Glas-Multitouch
  • Viele Farbvarianten und Oberflächen möglich
  • Lautsprecher, Mikrofon
  • Betriebstemperatur: 0 bis 40°C
  • Lagertemperatur: -20 bis 60°C
  • relative Luftfeuchtigkeit: 10 bis 80%, nicht kondensierend
  • Spannungsversorgung:
    PC102: 12 - 24V/DC
    PC156 / PC215 / PC24: 110 – 240 VAC / 12VDC





Bestell Info

Display

Projektiv Kapazitiv Multitouch in verschiedene Displayauflösung

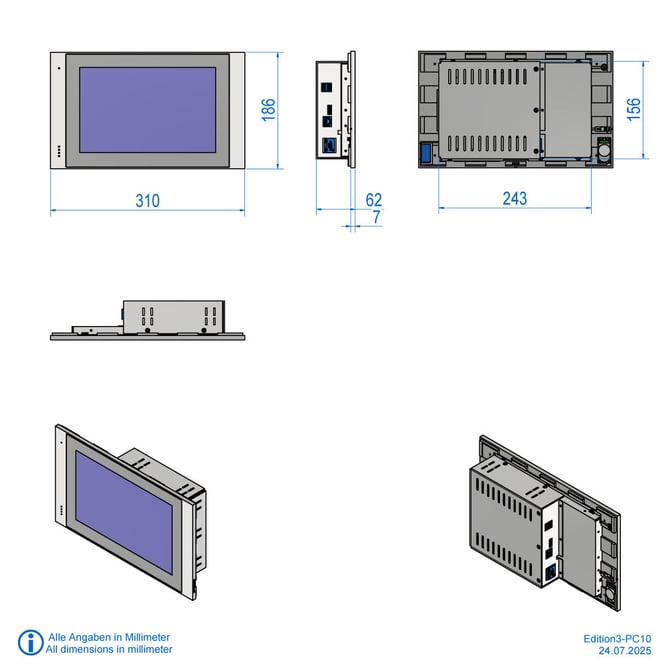

PC102: 10,1″ TFT-LCD  1280 x 800
PC156: 15,6″ TFT-LCD  1920 x 1080
PC215: 21,5″ TFT-LCD  1920 x 1080
PC24: 24″ TFT-LCD  1920 x 1200

Design

PC102 / PC215 / PC24
Deckglas schwarz, Rahmen Eloxal natur /
Deckglas schwarz, Rahmen Eloxal schwarz /
Deckglas schwarz, Rahmen Eloxal weiß

PC156:
Deckglas schwarz, Rahmen Eloxal natur /
Deckglas schwarz, Rahmen Eloxal schwarz /
Deckglas schwarz / Rahmen weiß lackiert Design "Sentido"
Deckglas weiß, Rahmen Eloxal natur

Ausstattung

PC102:
Intel Celeron N3350 CPU, Intel HD Grafik, lüfterlos, 1x HDMI, 1x RJ45 LAN, 2x USB3.0, 8GB DDR3, 128GB  SSD, Lautsprecher, Mikrofon, Windows 10 IoT LTSC 2021

PC156 / PC215 / PC24:
Intel Celeron J6412 CPU, Intel UHD Grafik, lüfterlos, 2x HDMI, 2x RJ45 LAN, 4x USB3.2, 8GB DDR3, 128GB  SSD, Lautsprecher, Mikrofon, Windows 10 IoT LTSC 2021
Optional: Intel i5 1135G7 CPU, Intel Iris Grafik, lüfterlos, 2x HDMI, 2x RJ45 LAN, 4x USB3.2, 1x COM Port, 16GB DDR3

Leistungsaufnahme

Betriebszustand
Last (P in W)
Standby (P in W)
PC102
12
4

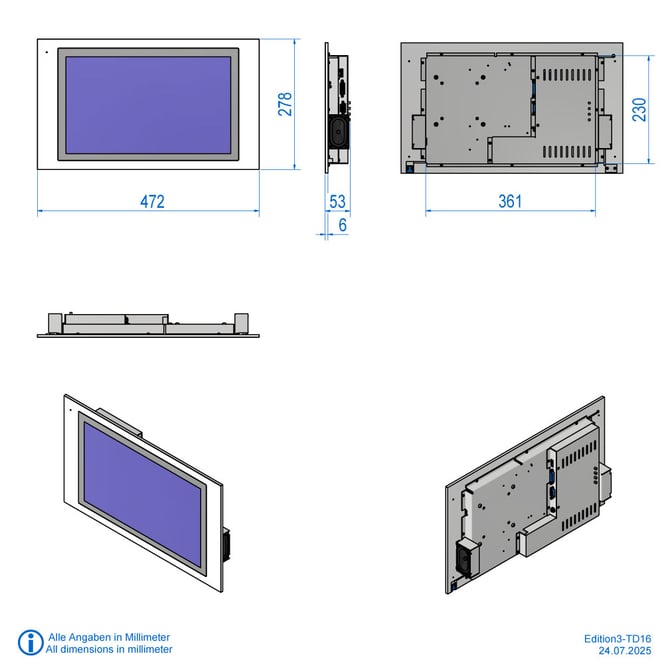

TD156
15
0.5

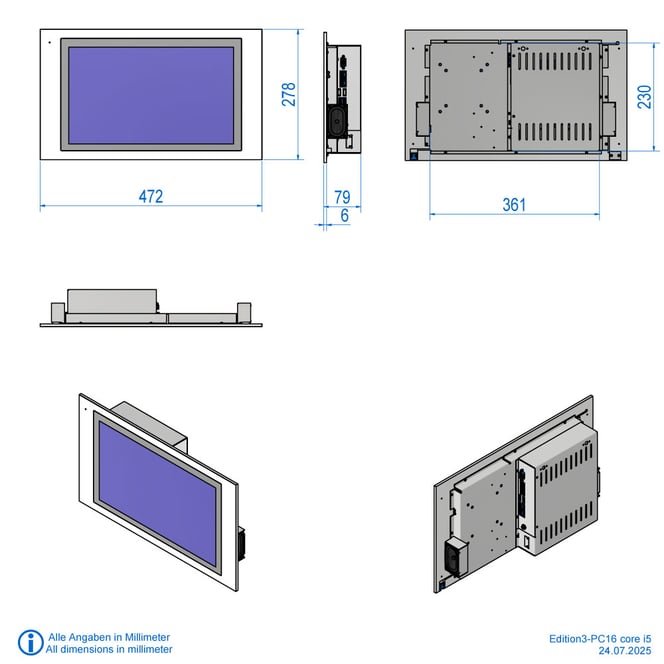

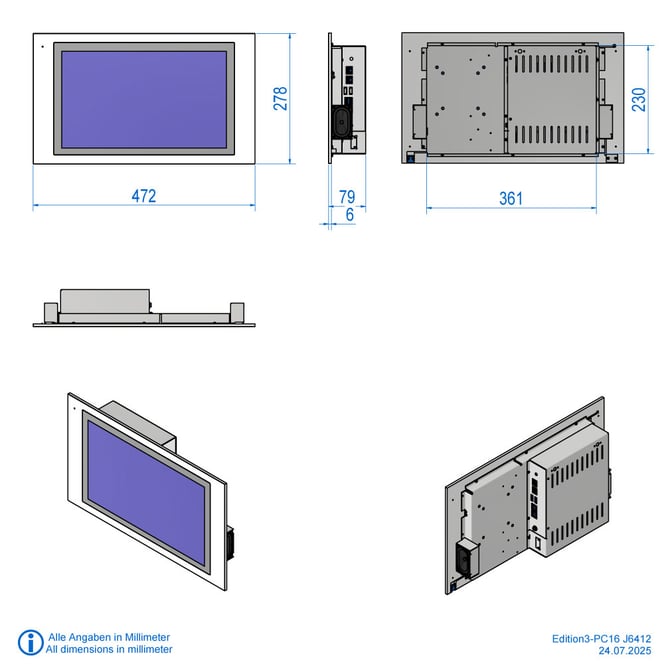

PC156 (Celeron J6412 | Intel i5)
26 |45
5 | 3
TD215
30
0,5

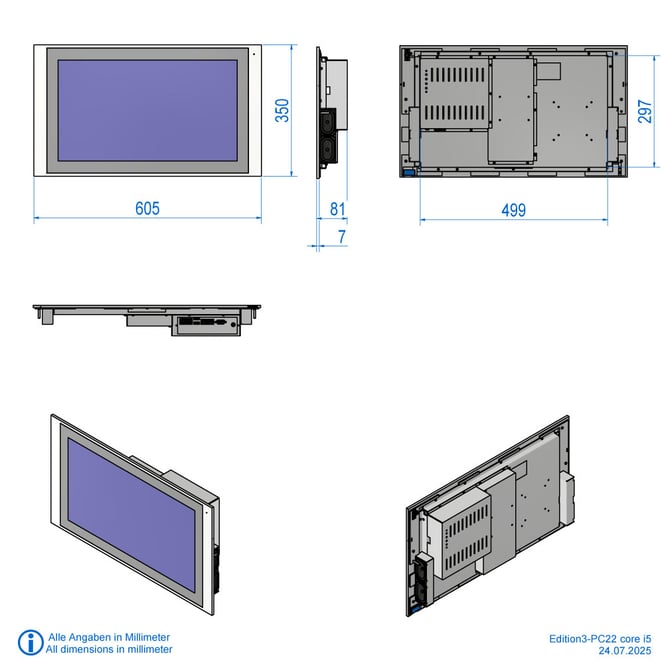

PC215 (Celeron J6412 | Intel i5)
42 | 53
5 | 3

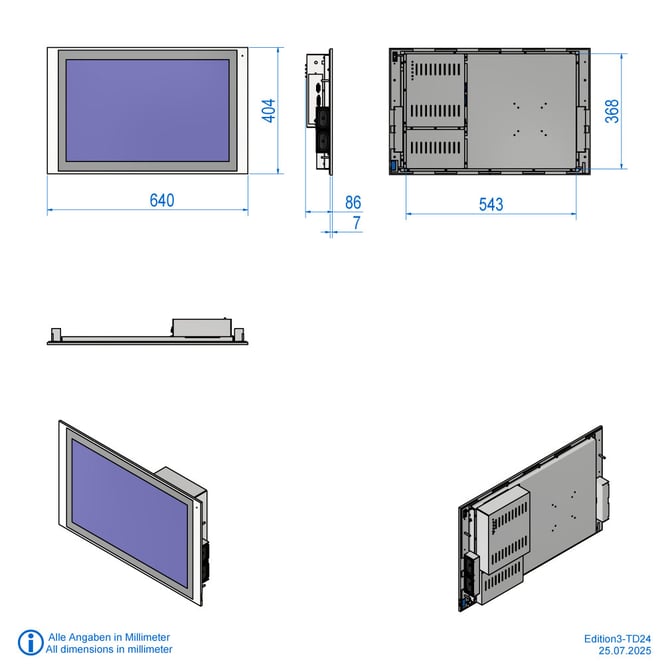

TD24
42
0.5
PC24 (Celeron J6412 | Intel i5)
47 | 58
- | 3

Zusatzausstattung

Betriebssystem

Linux

Einbau

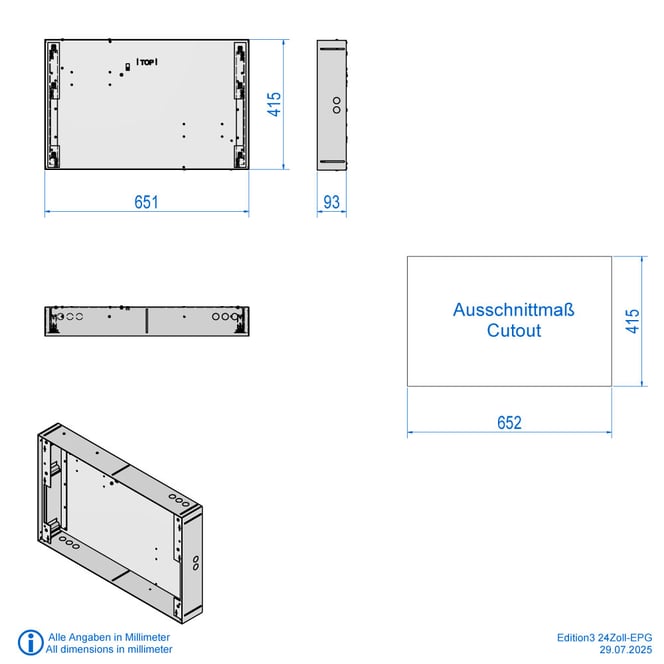

EPG - Unterputzgehäuse für flächenbündig Einbau (nur 24")

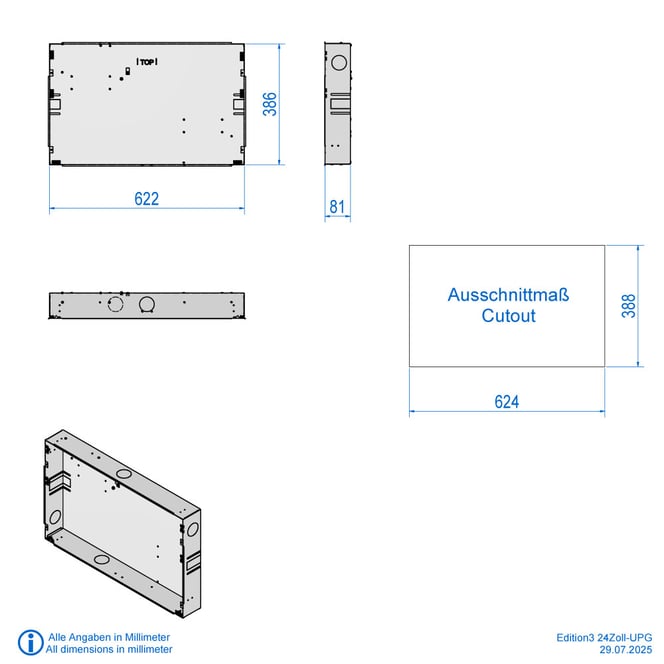

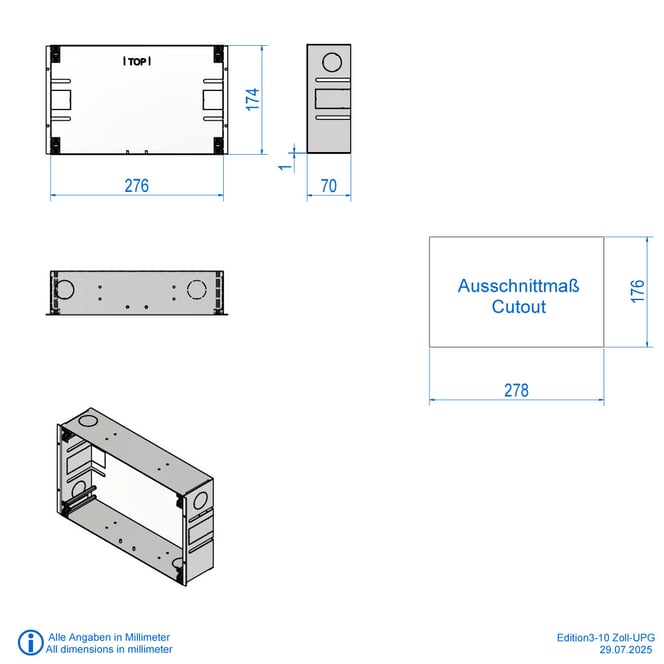

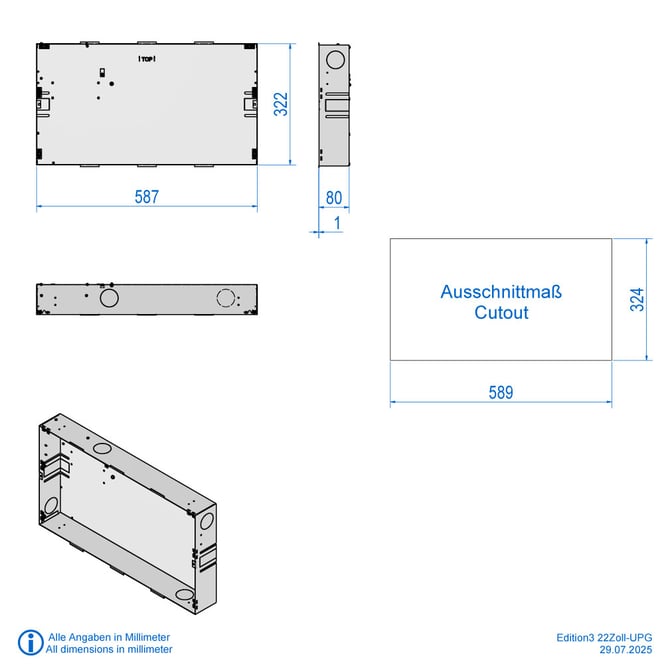

UPG
 - Unterputzgehäuse

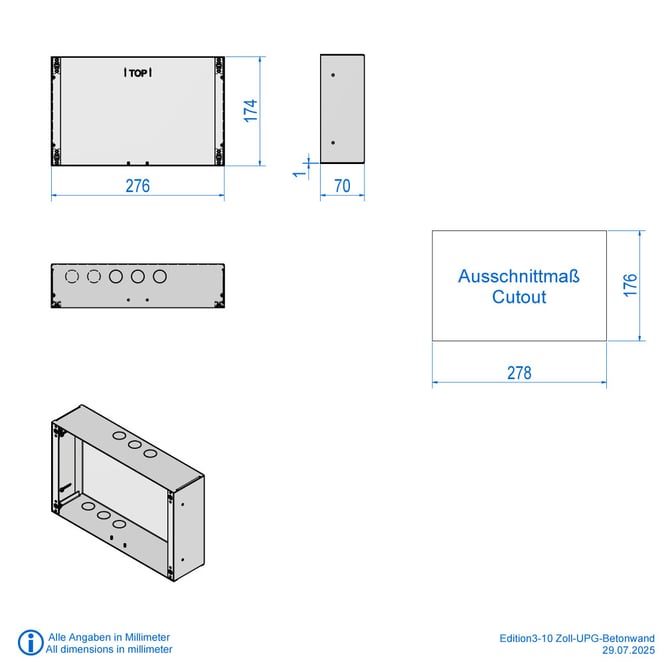

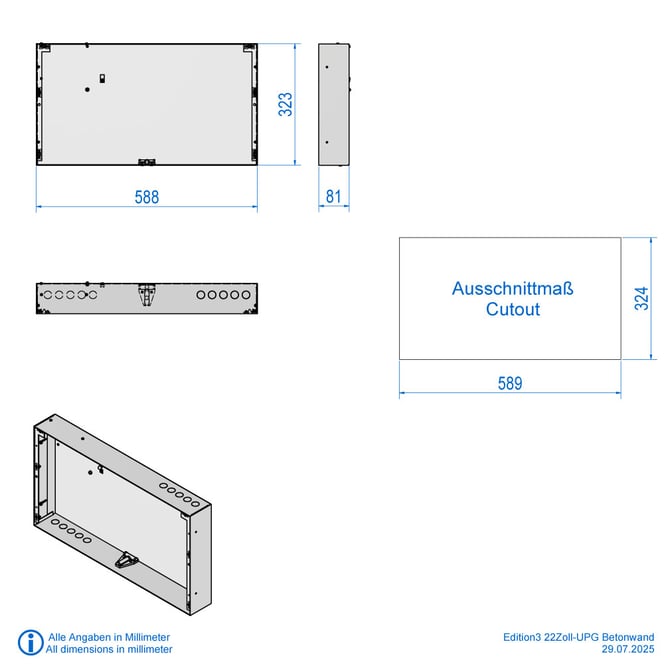

UPG-BETON - Unterputzgehäuse für Betoneinbau

NT-HUT-24VDC-60W

Netzteil, 24V/60W, 2.5A, Meanwell HDR-60-24 DIN-Schienen
