Touchpanel Edition4

Touchpanel Edition4

Moderne Visualisierungs- und Steuerungslösung

  • Exklusiver Touch PC, in Handarbeit gefertigt
  • Freie Wahl des Bussystems

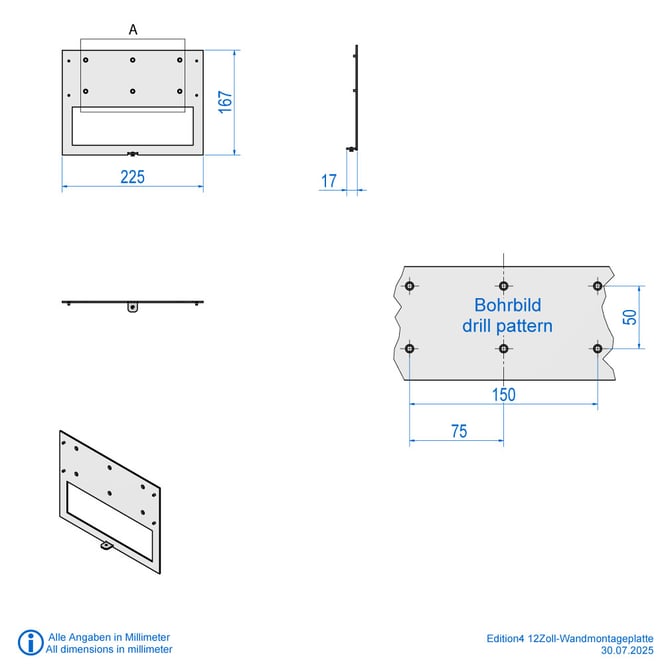

  • Einfache Ein-Mann-Montage durch Rapid Befestigung

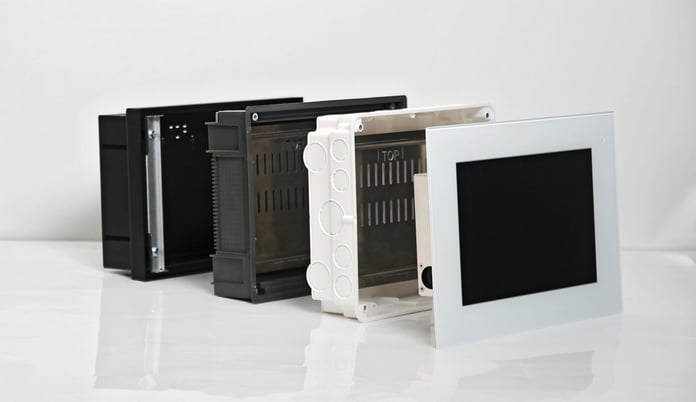

  • Passt in Unterputzgehäuse verschiedener Hersteller


Moderne Visualisierungssteuerlösung

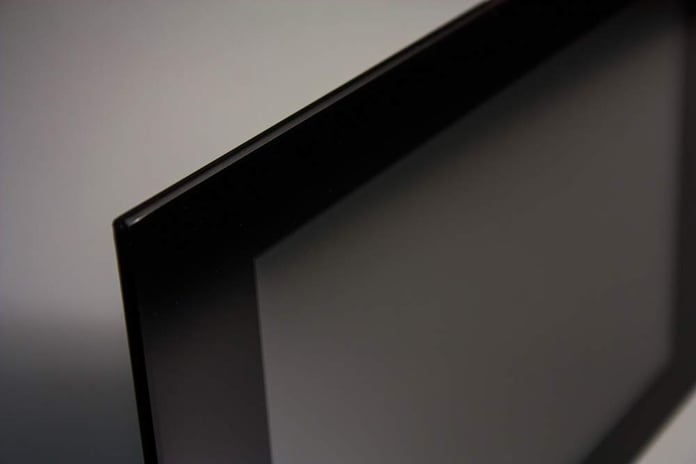

Unser Edition4 Touchpanel ist moderne Visualisierungs- und Steuerungslösung, die vor allem durch ihre technische Ausgereiftheit und ihr zeitlos elegantes Design überzeugt. Für ein stilvolles Ambiente sorgt die mit Präzision und Sorgfalt gearbeitete Multitouch-Glasfront, die sich – wahlweise erhältlich in Schwarz- oder Weißglas – flexibel mit den unterschiedlichsten Einrichtungsstilen kombinieren lässt.

Auch hinsichtlich der Montagemöglichkeiten gewährt Ihnen unsere Edition4 vollkommene Flexibilität. Sie haben die Möglichkeit, das Touchpanel entweder als schlichte Aufputzvariante oder als Unterputzvariante zu montieren. Auch hier ist wieder die einfache Montage in die Unterputzgehäuse durch den Klickmechanismus gegeben.

Darüber hinaus ist es serienmäßig mit einem Mikrofon sowie Aktivlautsprechern ausgestattet.

Unsere Edition4 eignet sich somit hervorragend als zentrale Anlaufstelle für Mediensteuerung, Türsprechanlagen- sowie Videokommunikation im ganzen Haus.

Jetzt anfragen Datenblatt herunterladen

Varianten

edition4_121_Aufputz_weiss
Montage im APG in weiß
edition4_121_Aufputz_schwarz
Montage im APG in schwarz
Edition4PC156_white_1000x1000
Montage im UPG
Edition4PC156_Black_1000x1000
Montage im UPG

Diese Bilder zeigen das Edition4 in verschiedenen Einbausituationen und Designvarianten

Produktinformation auf einen Blick

Technische Daten

  • Touchpanel PC für den Wandeinbau
    als 10,1 und 12,1 Zoll auch für Aufputzmontage
  • TFT-LCD Display, in den Größen 10,1″, 12,1″ und 15,6″

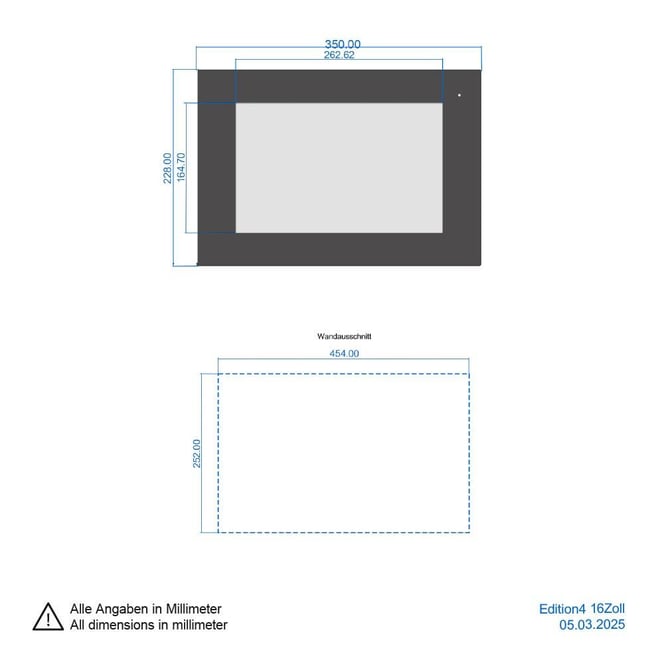

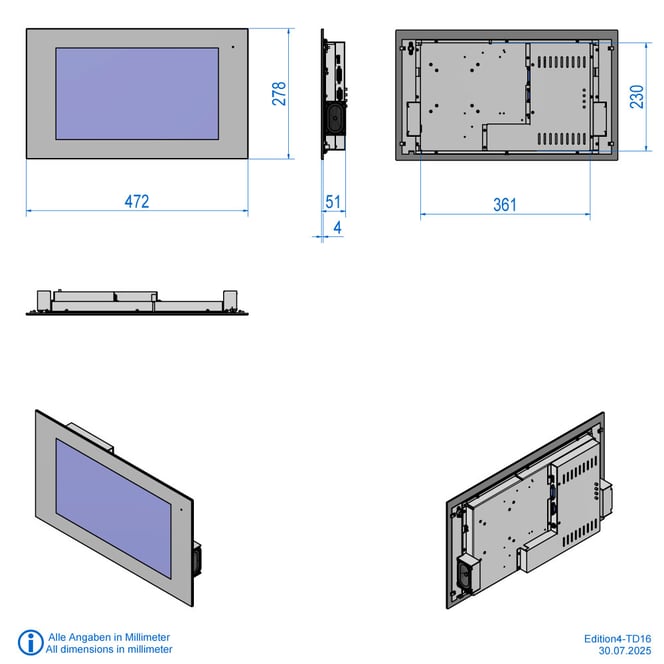

  • 16" optional auch als Display (TD)
  • Hervorragende Haptik durch Glas-Multitouch
  • Lautsprecher, Mikrofon
  • Betriebstemperatur: 0 bis 40°C
  • Lagertemperatur: -20 bis 60°C
  • relative Luftfeuchtigkeit: 10 bis 80%, nicht kondensierend
  • Spannungsversorgung:
    PC102 / PC121 / PC121 AP: 12 - 24VDC
    PC102 AP: 12 – 24VDC / optional 230VAC
    PC156: 110 – 240VAC oder 12VDC





Bestell Info

Display

Projektiv Kapazitiv Multitouch in verschiedene Displayauflösung

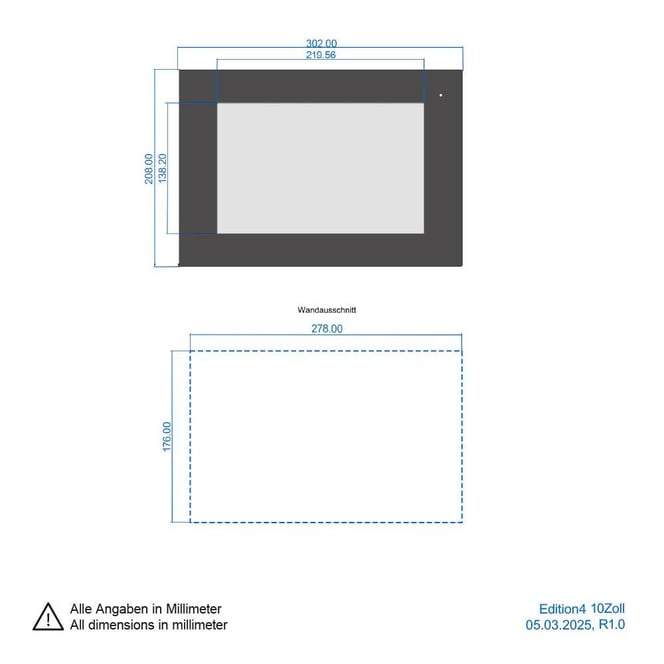

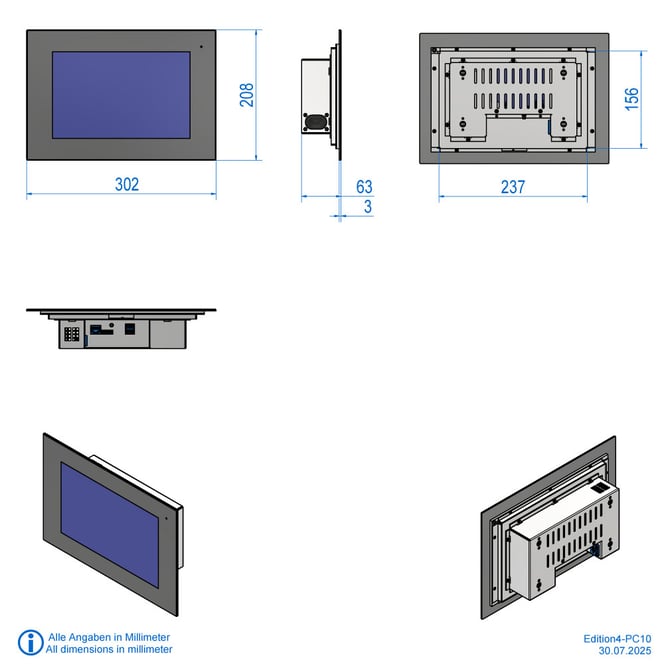

PC102 / PC102AP: 10,1″ TFT-LCD  1280 x 800

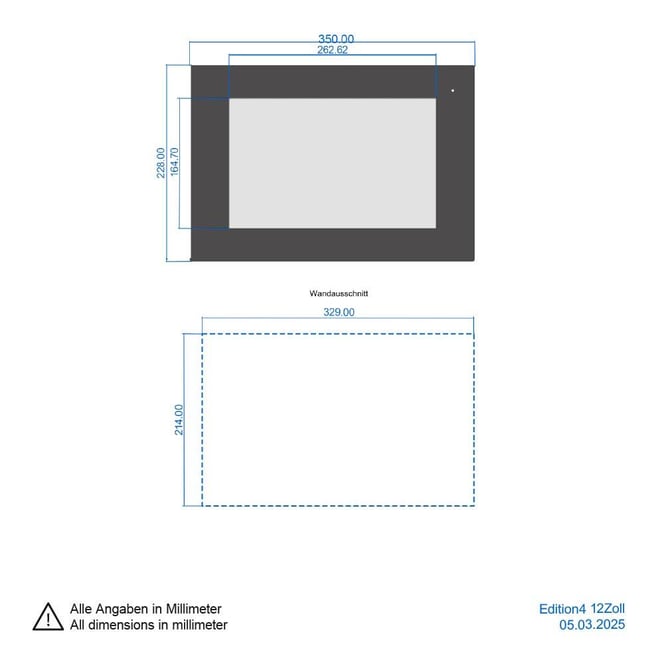

PC121 / PC121AP: 12,1″ TFT-LCD  1280 x 800
PC156: 21,5″ TFT-LCD  1920 x 1080

Design

Deckglas schwarz oder weiß
Aufputzgehäuse schwarz oder weiß

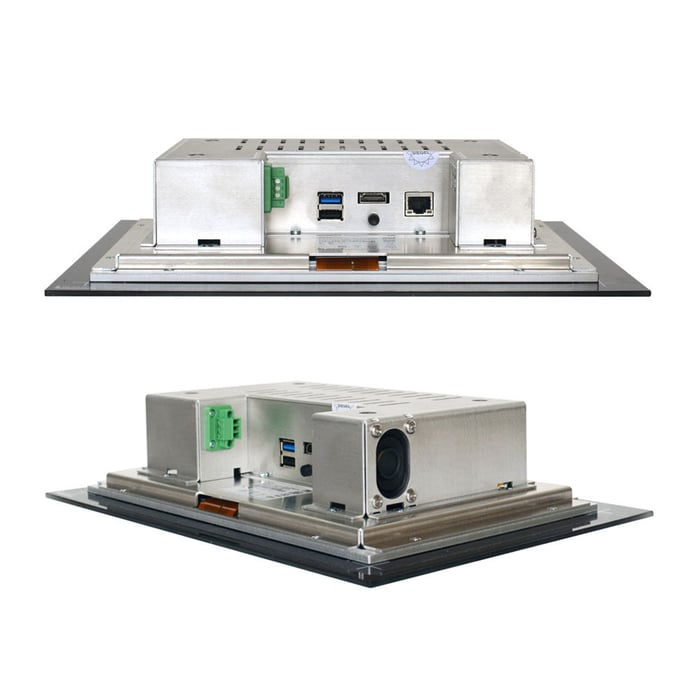

Ausstattung

PC102 / PC102AP / PC121 / PC121AP:
Intel Celeron N3350 CPU, Intel HD Grafik, lüfterlos, 1x HDMI, 1x RJ45 LAN, 2x USB3.0, 1x 24V DC, 8GB DDR3, 128GB  SSD, Lautsprecher, Mikrofon, Windows 10 IoT LTSC 2021

PC156:

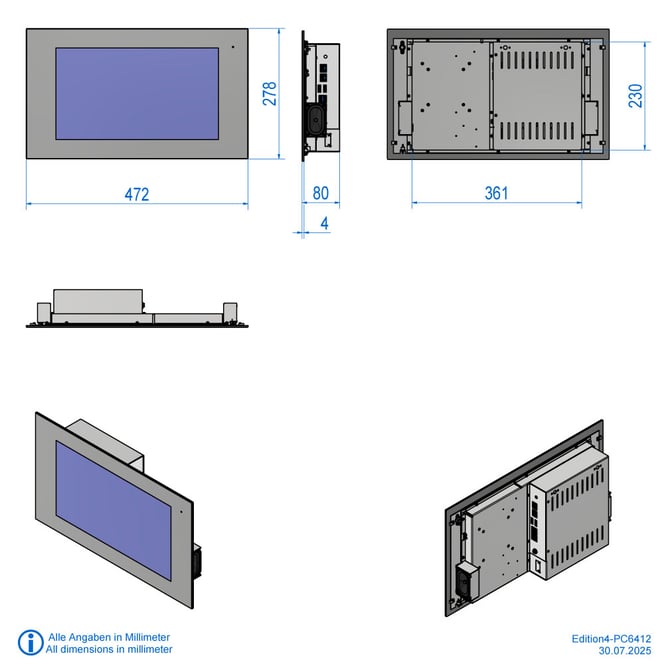

Intel Celeron J6412 CPU, Intel UHD Grafik, lüfterlos, 2x HDMI, 2x RJ45 LAN, 4x USB3.2, 8GB DDR3, 128GB  SSD, Lautsprecher, Mikrofon, Windows 10 IoT LTSC 2021

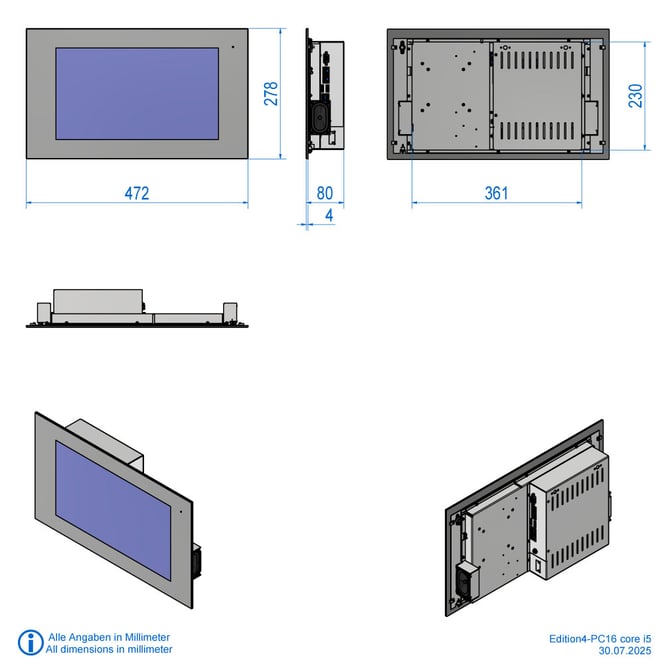

Optional: Intel i5 1135G7 CPU, Intel Iris Grafik, lüfterlos, 2x HDMI, 2x RJ45 LAN, 4x USB3.2, 1x COM Port, 16GB DDR3

Leistungsaufnahme

Betriebszustand
Last (P in W)
Standby (P in W)
PC102 | PC102 AP
12
1,2
PC121 | PC121 AP
23
-
TD156
15
0.5
PC156 (Celeron J6412 | Intel i5)
26 | 34
5 | 5

Zusatzausstattung

Betriebssystem

Linux

Einbau

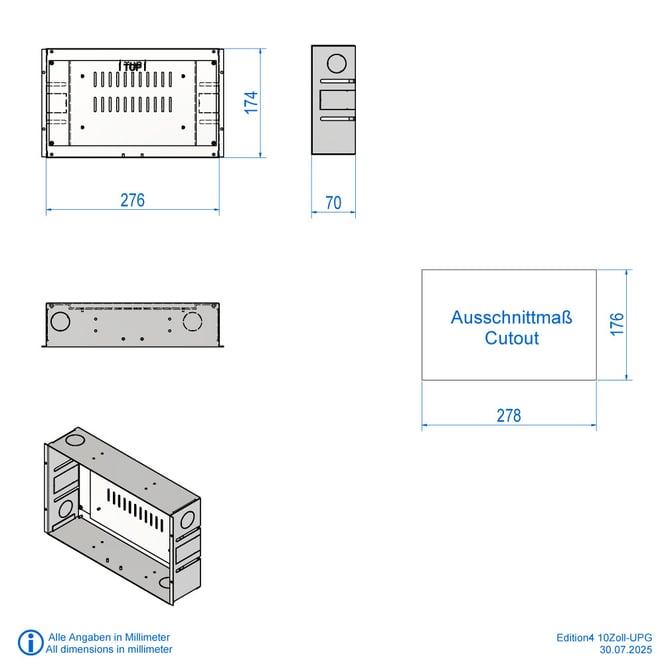

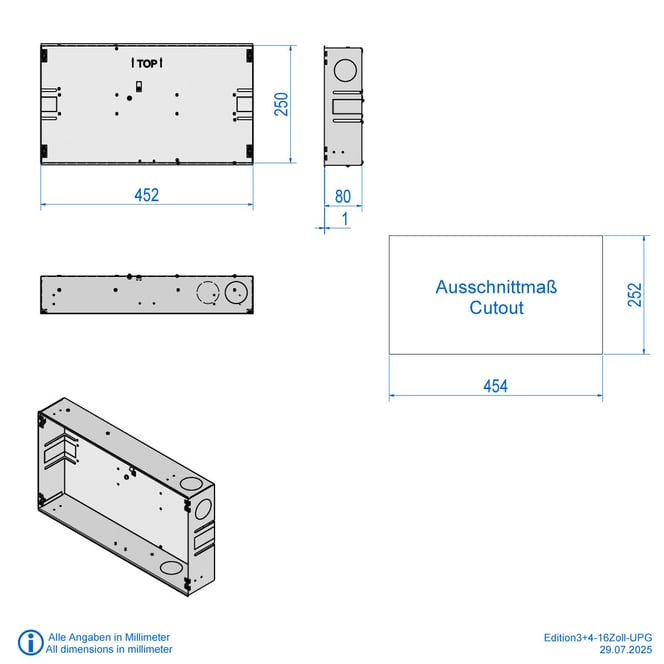

UPG - Unterputzgehäuse

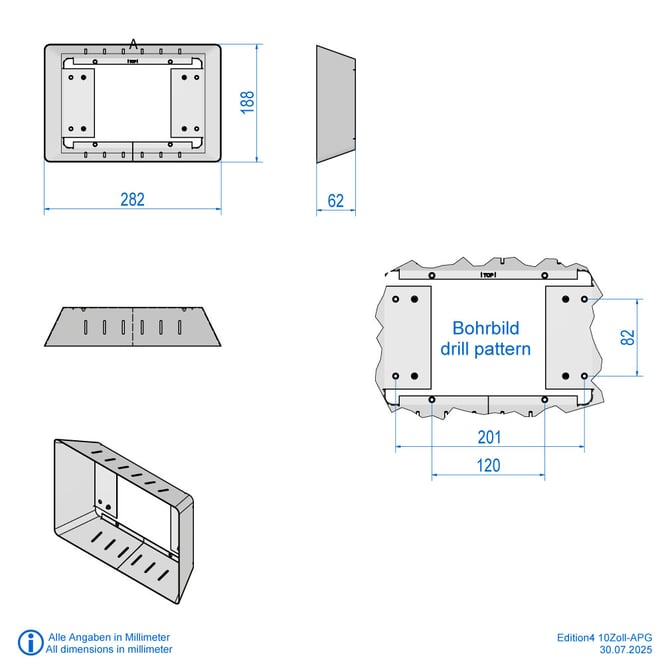

APG - Aufputzgehäuse
