luna10

10-Zoll Android- oder Windows-Panel
Bicolor-LED in der Front
integrierter Temperatursensor
4 Montagevarianten: Einputz, Unterputz, Aufputz, Konferenztischgehäuse

Android Touchpanel für Gebäudeautomation 10-Zoll — luna10

Touchpanel für Gebäudeautomation flächenbündiger Einbau — Durch leichten Druck gleitet das Touchpanel in das Einputzgehäuse. Flächenbündig und damit harmonisch fügt sich das Panel in die Wand ein

Touchpanel für Gebäudeautomation Multitouch

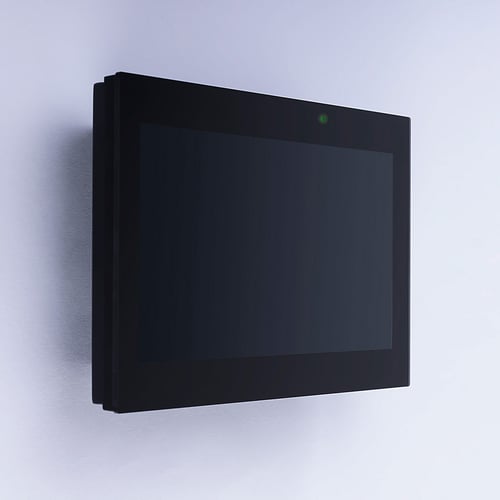

Touchpanel für Gebäudeautomation im Aufputzgehäuse — Touchpanel im APG auf Betonwand

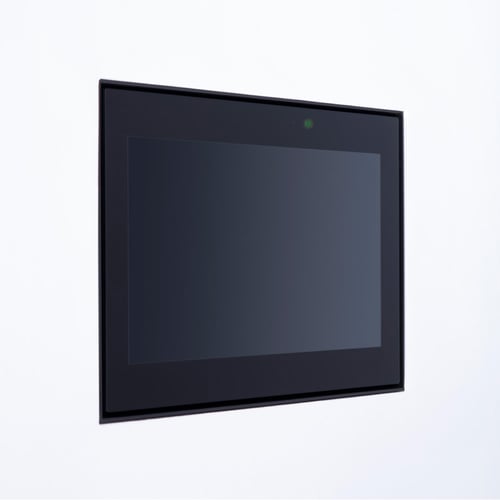

Touchpanel für Gebäudeautomation im Einputzgehäuse — Touchpanel im Einputzgehäuse EPG

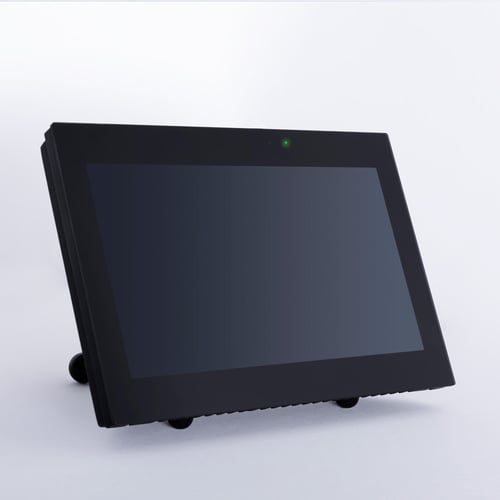

mobiles Touchpanel für Konferenztisch oder Rezeption — Touchpanel im KTG z. B. für Konferenztisch

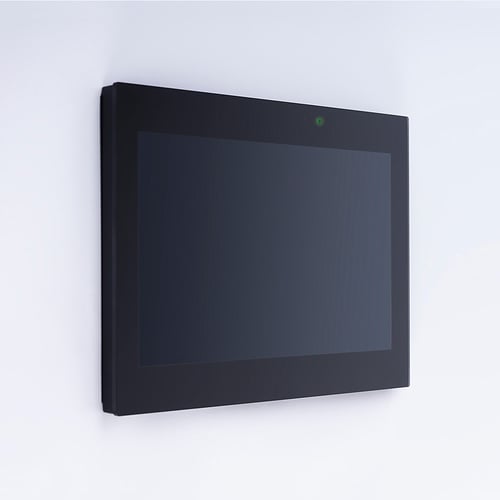

Touchpanel für Gebäudeautomation im Unterputzgehäuse — Touchpanel im Unterputzgehäuse UPG

Android Touchpanel für Gebäudeautomation — luna Connection Kit

Das luna10 bietet eine flexible Integration in unterschiedlichste Gebäudeautomation-Szenarien und passt sich durch die verschiedenen Montage- und Betriebssystemoptionen den individuellen Anforderungen an.

Neben der auf Windows basierenden PC-Version bieten wir das System auch als VI-Version mit Android als Betriebssystem an oder alternativ mit Yocto aus der Linux-Familie als Teil des skalierbaren Modulsystems. Damit sind die Touchpanels für Gebäudesteuerung, Konferenztechnik und digitale Beschilderung geeignet.

Beide Versionen sind mit einem besonders leuchtstarken, kapazitiven 10 Zoll Multitouch-Display ausgestattet und enthalten einen integrierten Temperatursensor, welcher das Panel als Raumcontroller einsetzbar macht.

Für die Montage gibt es verschiedene Optionen: Das luna10 kann mit einem Unterputzgehäuse (UPG) in der Wand oder wandbündig mit dem Einputzgehäuse (EPG) installiert werden. Alternativ steht ein Aufputzgehäuse (APG) zur Verfügung, das insbesondere für Wände wie Sichtbeton oder historisches Fachwerk geeignet ist. Eine weitere Option ist das Tischgehäuse (KTG), das vor allem für Konferenzräume oder an Rezeptionen verwendet wird.

Jetzt anfragen Datenblatt herunterladen

Jetzt mehr über Software Suite erfahren

Varianten

Montage im EPG

Montage im UPG

Montage im APG

Montage im KTG

Diese Bilder zeigen das luna10 in verschiedenen Einbausituationen

Produktinformation auf einen Blick

Technische Daten

10" Multitouch mit durchgehender Glasoberfläche, 1280 x 800, 400cd/m²
tci-Embedded VI Board oder tci-Baseboard
integrierte bicolor LED
integrierter Lautsprecher
ICOM: Gegensprecheinheit mit integrierter Echokompensation für Full-Duplex Audiokommunikation
lüfterlos
KNX (optional)
Betriebstemperatur: 0 bis 35°C
Lagertemperatur: -20 bis 60°C
relative Luftfeuchtigkeit: 10 bis 80%, nicht kondensierend
Spannungsversorgung: 24 VDC und PoE+
IEEE Std 802.3at (Klasse 4)

Bestell Info

luna10-VI	10" Multitouch mit durchgehender Glasoberfläche, 1280 x 800, 400 cd/m², Embedded VI Board, Rockchip RK3399 Hexa-Core CPU, 2GB RAM, 32GB eMMC, integrierter Lautsprecher, integrierte bicolor LED, Ethernet 100/1000, USB 2.0, ICOM, PoE+, Android 9 (Pie) Design: schwarz
luna10-PC	10" Touch, tci-Baseboard Intel Atom “Apollo Lake” Dual Core CPU E3930, 2x 1,8GHz, Intel HD500, 4GB RAM, 128GB SSD, KNX (Optional), ICOM, PoE+ (Klasse 4), Windows 10 IoT LTSC 2021 Design: schwarz

Leistungsaufnahme

Betriebszustand	luna10-VI P in W	luna10-PC P in W
Betrieb, Volllast, Display max. Helligkeit	16,0	15,6
Betrieb, Idle-Loop, Display max. Helligkeit	7,6	9,1
Betrieb, Display aus	2,2	5,3
Standby	-	1,1
Shutdown	0,6	0,9

Zusatzausstattung

Betriebssystem	luna10-VI: Android 9, Yocto (Linux) als Teil des skalierbaren Modulsystems luna10-PC: Linux Ubuntu 16.04.2 LTS
BBoardKNX (nur luna 10-PC)	Interface Board integriert, Installationsbus EIB/KNX, galvanisch getrennt, Protokoll EMI
Einbau	EPG - Einputzgehäuse zum flächenbündigen Einbau (HMK inklusive) UPG - Unterputzgehäuse (HMK optional) APG - Aufputzgehäuse, Design weiß APG - Aufputzgehäuse, Design schwarz KTG-IP - Konferenztischgehäuse, Schnittstelle IP (RJ45), Spannungsversorgung nur über PoE+ (IEEE 802.3at) MONT(R2) - Set Betonbaulaschen für Unterputzgehäuse HMK - Hohlwandmontage-Kit bestehend aus Winkel und Einbauschablone
luna Connection Kit	Haltewinkel für bis zu zwei Keystone RJ45 Slim Module, Lieferumfang – 1x Keystone Adapter und Anschlusskabel Set, für UPG und EPG einsetzbar
NT-HUT-24VDC-100W	externes Hutschienennetzteil primär 85-264VAC, sekundär 24VDC, 100W, 4TE
contatto (nur luna 10-PC)	LobbyClient
