luna16

16-Zoll Android- oder Windows-Panel
integriertes Mikrofon und Lautsprecher mit Echo-Cancelling
4 Montagevarianten: Einputz, Unterputz, Aufputz, Konferenztischgehäuse

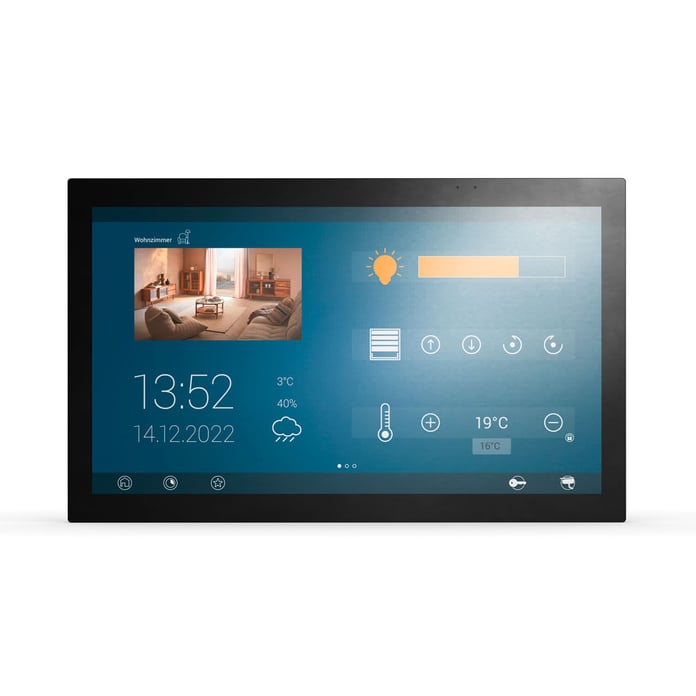

Android Touchpanel für Gebäudeautomation 16-Zoll — luna16

Touchpanel für Gebäudeautomation einfache Montage — Montage: besonders einfach - das Touchpanel wird auf die dafür vorgesehene Aufnahme geschoben. [Abbildung luna-PC]

Touchpanel für Gebäudeautomation flächenbündig — Flächenbündig und damit harmonisch fügt sich luna in die Wand ein

Android Touchpanel für Gebäudeautomation — luna Connection Kit

22 Zoll Touchpanel PC Gebäudesteuerung — Mit dem lüfterlosen tci-Baseboard stehen Ihnen 2x LAN, 2x USB und KNX zur Verfügung

Das luna16 lässt sich dank Multitouch intuitiv bedienen. Das integrierte Mikrofon und der Lautsprecher mit Echo-Cancelling ermöglichen freihändiges Gegensprechen in hoher Audioqualität.

Neben der auf Windows basierenden PC-Version bieten wir das System auch als VI-Version mit Android als Betriebssystem an oder alternativ mit Yocto aus der Linux-Familie als Teil des skalierbaren Modulsystems. Damit sind die Touchpanels für Gebäudesteuerung, Konferenztechnik und digitale Beschilderung geeignet.

Die Montage des luna erfolgt mit einem Unterputzgehäuse (UPG) in der Wand oder wandbündig mit dem Einputzgehäuse (EPG). Ebenso steht ein Aufputzgehäuse zur Montage auf Wänden, beispielsweise Sichtbeton oder historisches Fachwerk, zur Verfügung. Das Tischgehäuse (KTG) ist die vierte Variante, die zur Ausstattung von Konferenzräumen oder an einer Rezeption genutzt werden kann.

Jetzt anfragen Datenblatt herunterladen

Jetzt mehr über Software Suite erfahren

Varianten

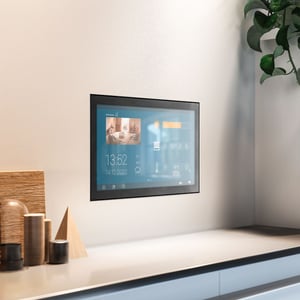

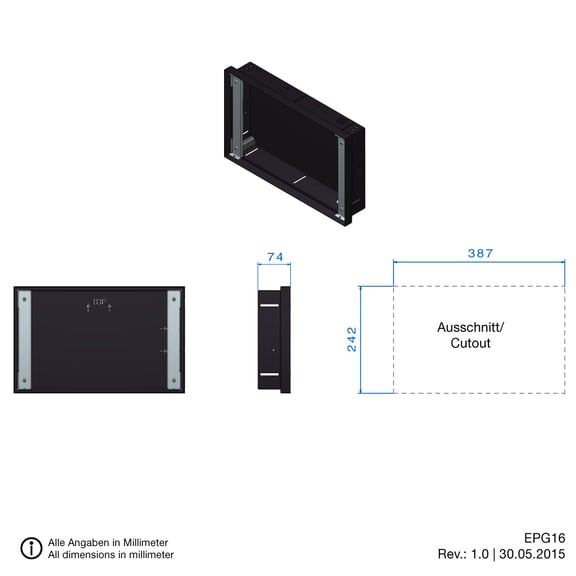

Montage im EPG

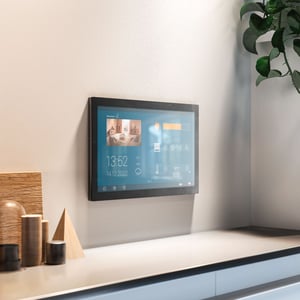

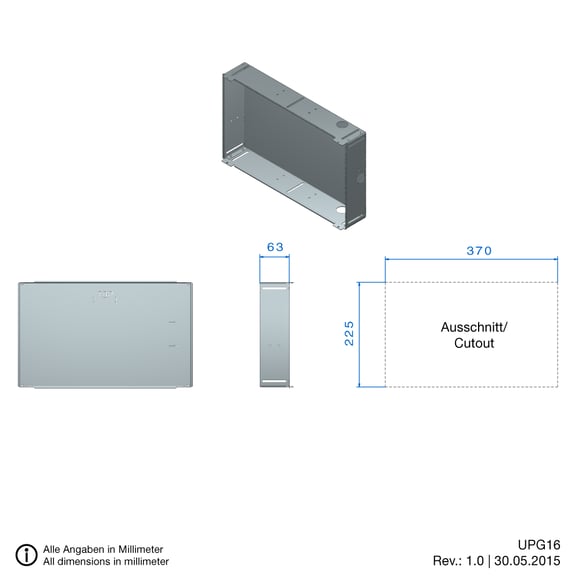

Montage im UPG

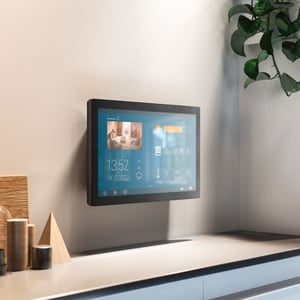

Montage im APG

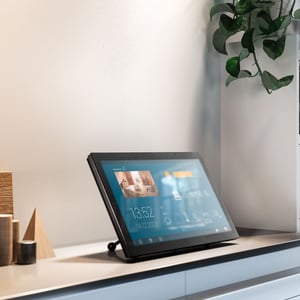

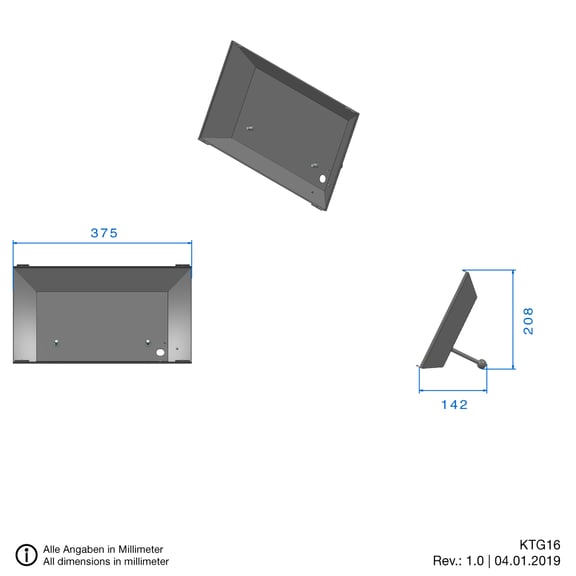

Montage im KTG

Diese Bilder zeigen das luna10 in verschiedenen Einbausituationen

Produktinformation auf einen Blick

Technische Daten

16" Multitouch mit durchgehender Glasoberfläche, Full-HD 1920 x 1080, 425 cd/m²
tci-Embedded VI Board oder tci-Baseboard
integrierte bicolor LED
integrierter Lautsprecher
ICOM: Gegensprecheinheit mit integrierter Echokompensation für Full-Duplex Audiokommunikation
lüfterlos
PoE+
Betriebstemperatur: 0 bis 35°C
Lagertemperatur: -20 bis 60°C
relative Luftfeuchtigkeit: 10 bis 80%, nicht kondensierend
Spannungsversorgung: 24 VDC und PoE+
IEEE Std 802.3at (Klasse 4)

Bestell Info

luna16-VI	16" Multitouch mit durchgehender Glasoberfläche, Full-HD 1920*1080, 425 cd/m², Rockchip RK3399 Hexa-Core CPU, 2GB RAM, 32GB eMMC, integrierter Lautsprecher, Ethernet 100/1000, USB 2.0, ICOM, PoE+ (Klasse 4), Android 9 (Pie) Design: schwarz
luna16-PC	16" Touch Full-HD 1920*1080, tci-Baseboard Intel Atom “Apollo Lake” Dual Core CPU E3930, 2x 1,8GHz, Intel HD500, 4GB RAM, 128GB SSD, KNX (optional), ICOM, PoE+ (Klasse 4), contatto FlatClient Extended (VoIP/SIP Client), Windows 10 IoT LTSC 2021 Design: schwarz

Leistungsaufnahme

Betriebszustand	luna16-VI P in W	luna16-PC P in W
Betrieb, Volllast, Display max. Helligkeit	16,0	16,8
Betrieb, Idle-Loop, Display max. Helligkeit	7,6	10,8
Betrieb, Display aus	2,2	5,3
Standby	-	1,1
Shutdown	0,5	0,9

Zusatzausstattung

Betriebssystem	luna16-VI: Android 9, Yocto (Linux) als Teil des skalierbaren Modulsystems luna16-PC: Linux Ubuntu 16.04.2 LTS
BBoardKNX (nur luna 16-PC)	Interface Board integriert, Installationsbus EIB/KNX, galvanisch getrennt, Protokoll EMI

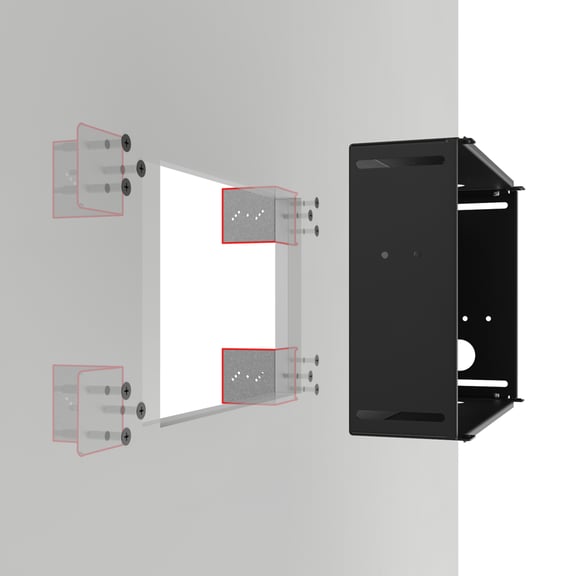

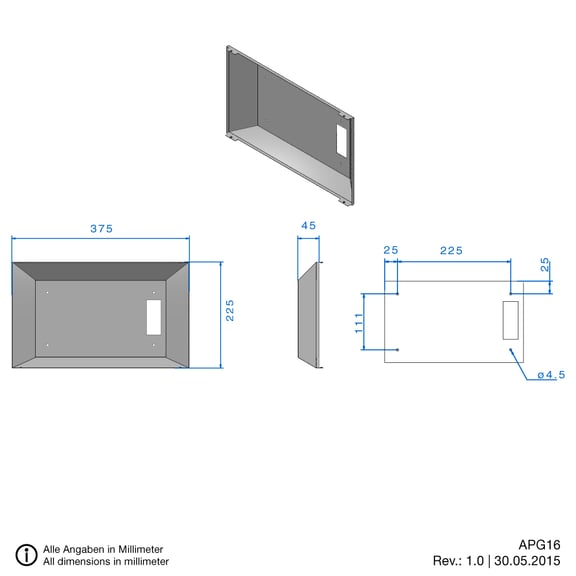

Einbau	EPG - Einputzgehäuse zum flächenbündigen Einbau (HMK inklusive) UPG - Unterputzgehäuse (HMK optional) APG - Aufputzgehäuse KTG-IP - Konferenztischgehäuse, Schnittstelle IP (RJ45), Spannungsversorgung nur über PoE+ (IEEE 802.3at) MONT(R2) - Set Betonbaulaschen für Unterputzgehäuse HMK - Hohlwandmontage-Kit bestehend aus Winkel und Einbauschablone
luna Connection Kit	Haltewinkel für bis zu zwei Keystone RJ45 Slim Module, Lieferumfang – 1x Keystone Adapter und Anschlusskabel Set, für UPG und EPG einsetzbar
NT-HUT-24VDC-100W	externes Hutschienennetzteil primär 85-264VAC, sekundär 24VDC, 100W, 4TE
contatto (nur luna 16-PC)	LobbyClient
