luna7-VI

7-Zoll Touch-Panel
Bicolor-LED in der Front
integrierter Temperatursensor
3 Montagevarianten: Einputz, Unterputz, Aufputz

Das luna7-VI, basierend auf Android-Technik, zeigt sich im zeitlosen Design und überzeugt durch die performante Hardware für die Gebäudeautomation. Das kapazitive Multitouch-Display mit 7 Zoll ist besonders leuchtstark. Dank des integrierten Temperatursensors ist das Panel als Raumcontroller einsetzbar. Als Betriebssystem steht Yocto aus der Linux-Familie zur Verfügung.

Die Montage des luna erfolgt mit einem Unterputzgehäuse UPG in der Wand oder wandbündig mit dem Einputzgehäuse EPG. Der wandbündige Einbau wird den ästhetischen Ansprüchen der modernen Architektur besonders gerecht. Ebenso steht ein Aufputzgehäuse APG zur Montage auf Wänden, die nicht bearbeitet werden können oder sollen, beispielsweise Sichtbeton oder historisches Fachwerk, zur Verfügung.

Jetzt mehr über Open Embedded Yocto erfahren

Detailbild VI-Anschlussfeld — Mit dem lüfterlosen VI-Board stehen Ihnen LAN, USB und Spannungsversorgung zur Verfügung

Touchpanel für Gebäudeautomation flächenbündiger Einbau — Durch leichten Druck gleitet das Touchpanel in das Einputzgehäuse. Flächenbündig und damit harmonisch fügt sich das Panel in die Wand ein

Touchpanel für Gebäudeautomation Multitouch

Android Touchpanel für Gebäudeautomation — luna Connection Kit

Varianten

Diese Bilder zeigen das luna16 in verschiedenen Einbausituationen

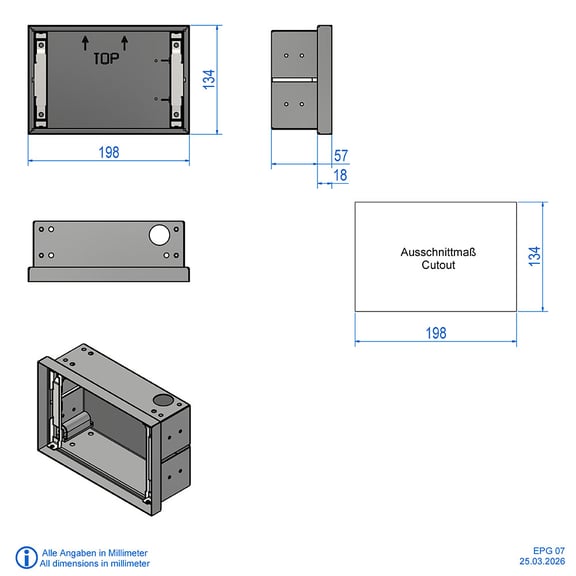

Montage im EPG

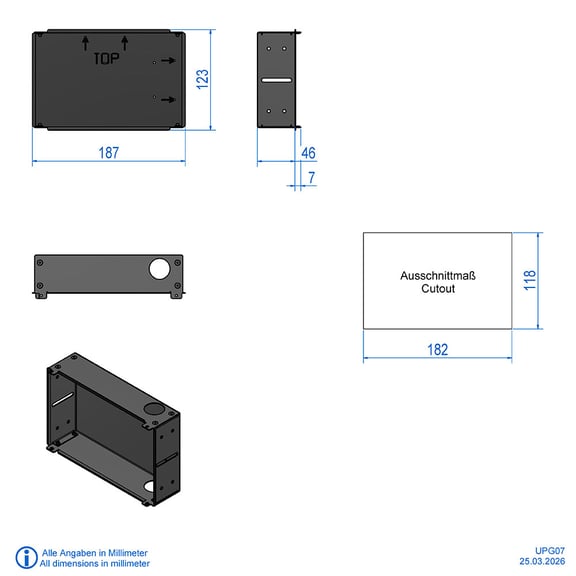

Montage im UPG

Montage im APG

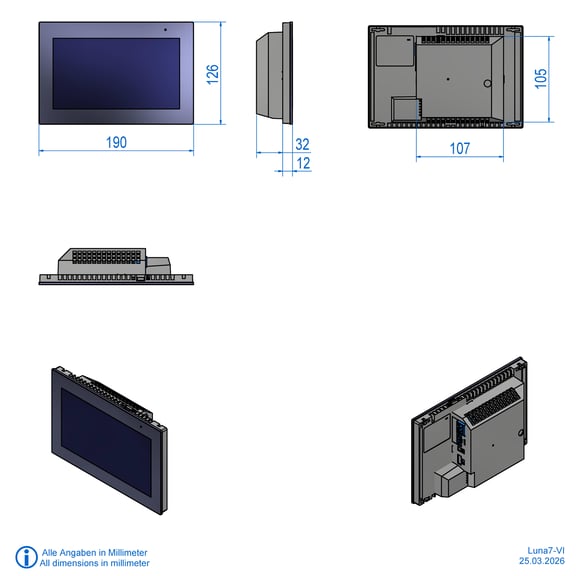

Technische Daten

7" Multitouch mit durchgehender Glasoberfläche, 1024 x 600, 430 cd/m²
tci-Embedded VI Board
integrierte bicolor-LED
integrierter Lautsprecher
ICOM: Gegensprecheinheit mit integrierter Echokompensation für Full-Duplex Audiokommunikation
PoE+
Betriebstemperatur: 0°C bis 35°C
Lagertemperatur: -20°C bis 70°C
relative Luftfeuchtigkeit:
Betrieb 10% bis 80%, nicht kondensierend
Lagerung/Transport 10% bis 90%, nicht kondensierend
Spannungsversorgung: 24 VDC und PoE+, 1.0 A
IEEE Std 802.3at (Klasse 4)

Bestell Info

luna7-VI	7" Multitouch mit durchgehender Glasoberfläche, 1024 x 600, 430 cd/m², Embedded VI Board, Rockchip RK3399 Hexa-Core CPU, 2GB RAM, 32GB eMMC, integrierter Lautsprecher, integrierte bicolor LED, Ethernet 100/1000, USB2.0, ICOM, PoE+ (Klasse 4), OE/Yocto Design: schwarz

Leistungsaufnahme

Betriebszustand	P in W
Betrieb, Volllast, Display max. Helligkeit	16,3
Betrieb, Idle-Loop, Display max. Helligkeit	8,1
Betrieb, Display aus	2,2
Shutdown	0,6

Zusatzausstattung

Einbau	EPG - Einputzgehäuse zum flächenbündigen Einbau (HMK inklusive) UPG - Unterputzgehäuse (HMK optional) APG - Aufputzgehäuse, Design schwarz MONT(R2) - Set Betonbaulaschen für Unterputzgehäuse HMK - Hohlwandmontage-Kit bestehend aus Winkel und Einbauschablone
	Haltewinkel für bis zu zwei Keystone RJ45 Slim Module, Lieferumfang – 1x Keystone Adapter und Anschlusskabel Set, für UPG und EPG einsetzbar
NT-HUT-24VDC-100W	externes Hutschienennetzteil primär 85-264VAC, sekundär 24 VDC, 100 W, 4TE
