luna22

22-Zoll Android- oder Windows-Panel
integriertes Mikrofon und Lautsprecher mit Echo-Cancelling
2 Montagevarianten: Einputz, Unterputz

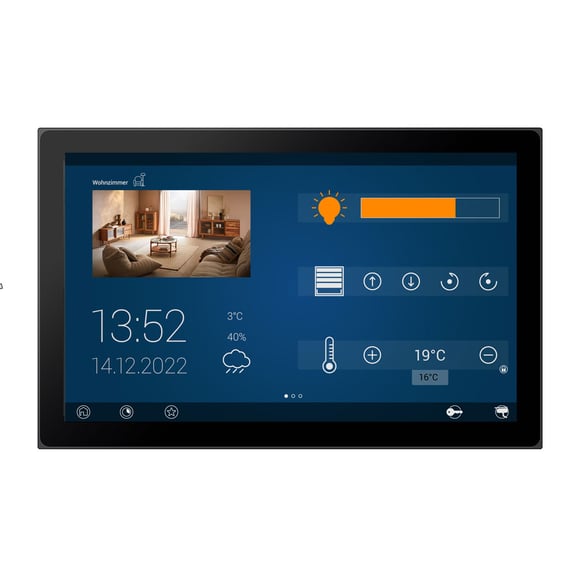

Android-Touchpanel für Gebäudeautomation 22 Zoll — luna22-VI

Touchpanel für Gebäudeautomation einfache Montage — Montage: besonders einfach - das Touchpanel wird auf die dafür vorgesehene Aufnahme geschoben. [Abbildung luna-PC]

Touchpanel für Gebäudeautomation flächenbündig — Flächenbündig und damit harmonisch fügt sich luna in die Wand ein

Android Touchpanel für Gebäudeautomation — luna Connection Kit

22 Zoll Touchpanel PC Gebäudesteuerung — Mit dem lüfterlosen tci-Baseboard stehen Ihnen 2x LAN, 2x USB und KNX zur Verfügung

Das luna22 zeigt sich im zeitlosen Design und überzeugt durch die performante Hardware für die Gebäudeautomation. Das kapazitive Multitouch-Display mit 22 Zoll Full HD ist besonders leuchtstark und bedienerfreundlich.

Neben der auf Windows basierenden PC-Version bieten wir das System auch als VI-Version mit Android als Betriebssystem an oder alternativ mit Yocto aus der Linux-Familie als Teil des skalierbaren Modulsystems. Damit sind die Touchpanels für Gebäudesteuerung, Konferenztechnik und digitale Beschilderung geeignet.

Das integrierte Mikrofon und der Lautsprecher mit Echo-Cancelling ermöglichen freihändiges Gegensprechen in hoher Audioqualität.

Die Montage des luna erfolgt mit einem Unterputzgehäuse (UPG) in der Wand oder wandbündig mit dem Einputzgehäuse (EPG). Der wandbündige Einbau wird den ästhetischen Ansprüchen der modernen Architektur besonders gerecht.

Jetzt anfragen Datenblatt herunterladen

Jetzt mehr über Software Suite erfahren

Varianten

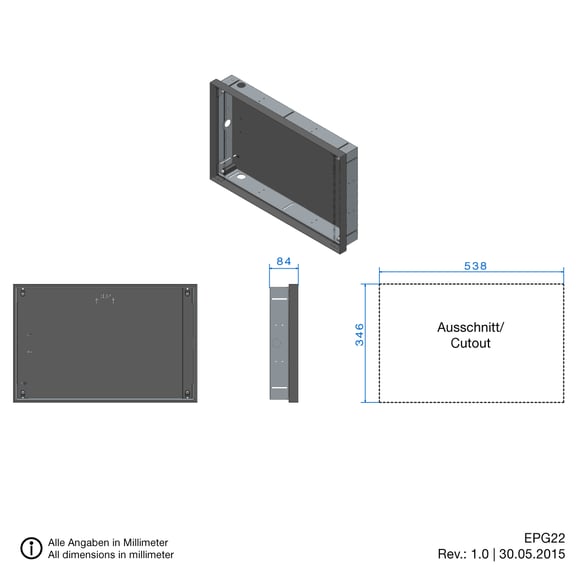

Montage im EPG

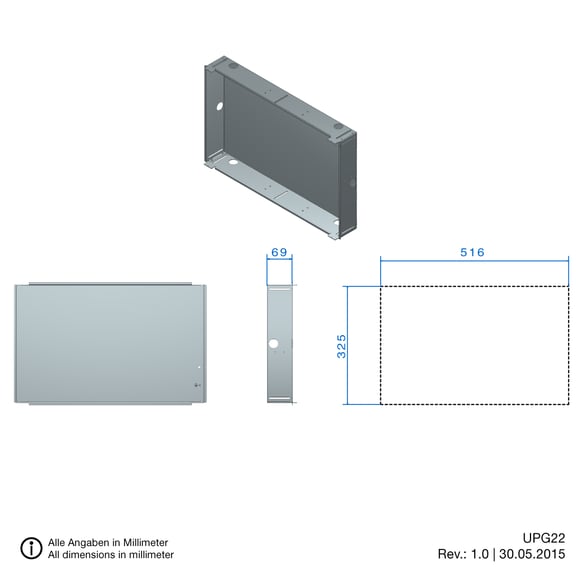

Montage im UPG

Diese Bilder zeigen das luna10 in verschiedenen Einbausituationen

Produktinformation auf einen Blick

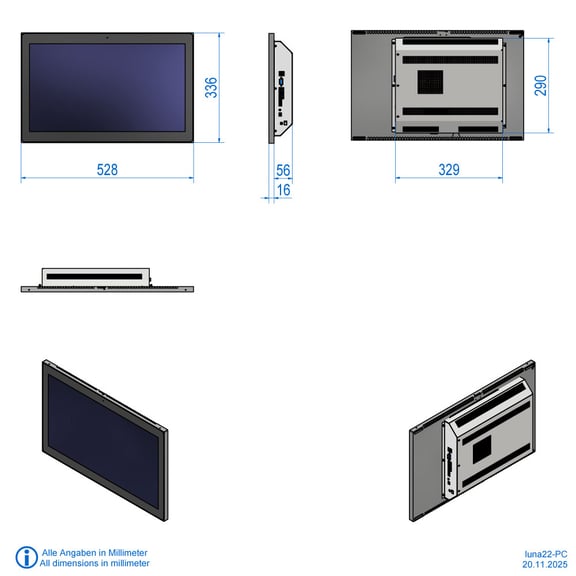

Technische Daten

22" Multitouch mit durchgehender Glasoberfläche, 250 cd/m², 1920 x 1080 Full HD
tci-Embedded VI Board oder tci-Baseboard
integrierte bicolor LED
integrierter Lautsprecher
ICOM: Gegensprecheinheit mit integrierter Echokompensation für Full-Duplex Audiokommunikation
lüfterlos
PoE+
Betriebstemperatur: 0 bis 35°C
Lagertemperatur: -20 bis 60°C
relative Luftfeuchtigkeit: 10 bis 80%, nicht kondensierend
Spannungsversorgung: 24 VDC

Bestell Info

luna22-VI	22" Multitouch mit durchgehender Glasoberfläche, 1920 x 1080 Full HD, 250 cd/m², Embedded VI Board, Rockchip RK3399 Hexa-Core CPU, 2GB RAM, 32GB eMMC, integrierter Lautsprecher, RJ45 Ethernet 100/1000, PoE+, USB2.0, ICOM, Android 9 (Pie) Design: schwarz
luna22-PC	22" Touch, tci-Baseboard Intel Atom “Apollo Lake” Dual Core CPU E3930, 2x 1,8GHz, Intel HD500, 4GB RAM, 128GB SSD, KNX (optional), ICOM, contatto FlatClient Extended (VoIP/SIP Client), Windows 10 IoT LTSC 2021 Design: schwarz

Leistungsaufnahme

Betriebszustand	luna22-VI P in W	luna22-PC P in W
Betrieb, Volllast, Display max. Helligkeit	16,0	32,4
Betrieb, Idle-Loop, Display max. Helligkeit	7,6	26,4
Betrieb, Display aus	2,2	4,8
Standby	-	1,1
Shutdown	0,5	0,9

Zusatzausstattung

Betriebssystem	luna22-VI: Android 9, Yocto (Linux) als Teil des skalierbaren Modulsystems luna22-PC: Linux Ubuntu 16.04.2 LTS
BBoardKNX (nur luna 22-PC)	Interface Board integriert, Installationsbus EIB/KNX, galvanisch getrennt, Protokoll EMI
Einbau	EPG - Einputzgehäuse zum flächenbündigen Einbau (HMK inklusive) UPG - Unterputzgehäuse (HMK optional) MONT(R2) - Set Betonbaulaschen für Unterputzgehäuse HMK - Hohlwandmontage-Kit bestehend aus Winkel und Einbauschablone
luna Connection Kit	Haltewinkel für bis zu zwei Keystone RJ45 Slim Module, Lieferumfang – 1x Keystone Adapter und Anschlusskabel Set, für UPG und EPG einsetzbar
NT-HUT-24VDC-100W	externes Hutschienennetzteil primär 85-264VAC, sekundär 24VDC, 100W, 4TE
contatto (nur luna 22-PC)	LobbyClient
