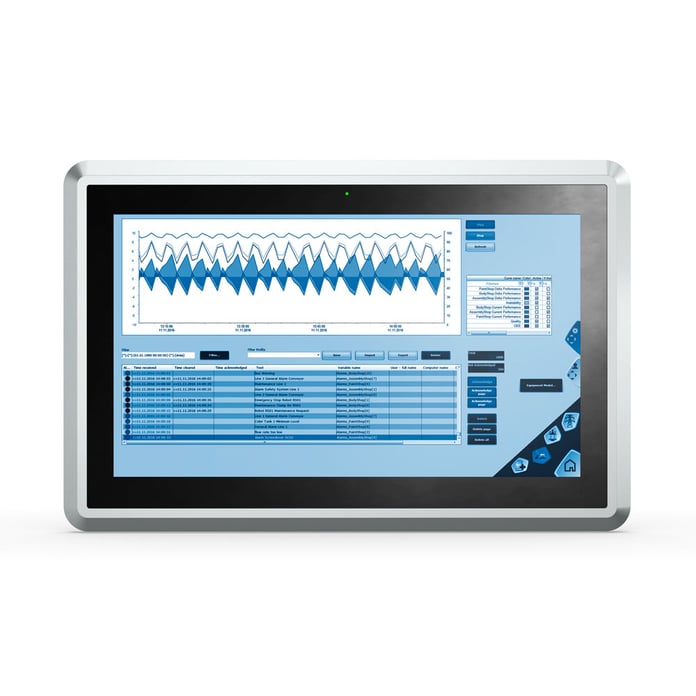

Touchpanel F16T

robuste Konstruktion für den Tragarm
Gehäuse aus eloxiertem Aluminium, rundum IP65
auch lieferbar zur Schalttafelmontage

oder als Outdoor-System

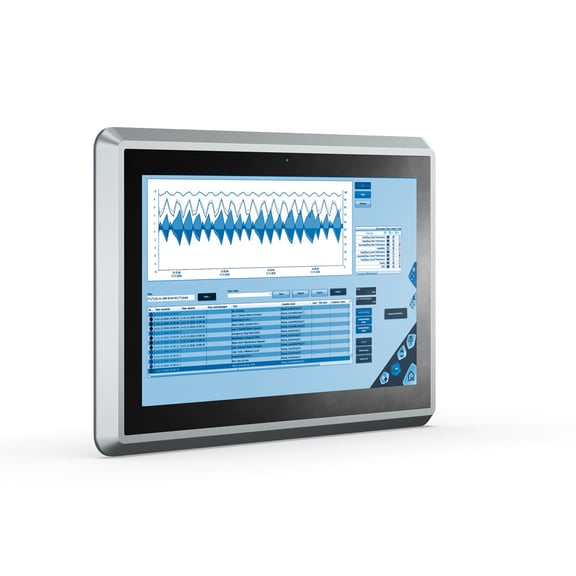

Das schlanke und robusteTouchpanel F16T ist rundum geschlossen und zur Tragarmmontage vorbereitet. Die durchgehende Echtglasfront im Materialmix mit eloxiertem Aluminium bietet einen zuverlässigen Schutz im industriellen Einsatz. Eine Status-LED mit Betriebszustandsanzeige ist frontseitig hinter dem Glas integriert.
Die Touchpanels der F-Serie sind die ideale Basis für Ihre webbasierte Anwendung als HMI oder zur Visualisierung.
Als Betriebssystem stehen OE/Yocto (Linux) oder Windows11 zur Verfügung
Optional zur Schalttafelmontage oder als Outdoor-Panel erhältlich.

Jetzt mehr über Open Embedded Yocto erfahren!

Outdoor Touchdisplay temperaturunempfindich

Varianten

F16T-VI (Android bzw. Linux Touchpanel)

Das Panel ist im klassischen HMI-Bereich einsetzbar, beispielsweise zum Bedienen und Visualisieren.
Es ist für einen Temperaturbereich von 0° bis +50°C geeignet.

F16T-PC (Windows Touchpanel)

Der Touchpanel-PC passt überall dort, wo leistungsfähige Anwendungen unter Windows zum Einsatz kommen sollen.

F16T-PX (Android Touchpanel - UL zertifiziert)

Das F16T-PX ist mit einem HD-Display ausgestattet und ist bei Temperaturen zwischen -20°C und +70°C einsetzbar.

F16T-PX-Plus (Android Touchpanel - UL zertifiziert)

Das F16T-PX-Plus ist wie das F16T-PX ausgestattet und ist bei Temperaturen zwischen -40°C und +70°C einsetzbar. Der neigbare Sonnenschutz und eine interne Heizung mit Taupunktwächter schützen das System beim Einsatz im Outdoor-Bereich.

Einsatzbereiche

Maschinen- und Anlagenbau
Prozessvisualisierung
Mess- und Prüftechnik
Bedienpanels an Fertigungszellen
Embedded HMI für dezentrale Steuerungen und Gateways
Edge Devices / IoT-Knotenpunkte mit lokaler Visualisierung
Verpackungs- und Fördertechnik
Energie- und Umwelttechnik (z. B. Wasseraufbereitung, Energieverteilung)
Gebäudeinfrastruktur

Highlights

HTML5: Einfache Anbindung moderner Web-Applikationen ohne Programmierkenntnisse
Inbetriebnahme-Assistent: Geführte Einrichtung für schnelle und einfache Integration
Das skalierbare Modulsystem ermöglicht Over-the-Air-Updates und bietet eine sichere Cloud-on-Premise-Lösung für Ihr Flottenmanagement
Rundum IP65

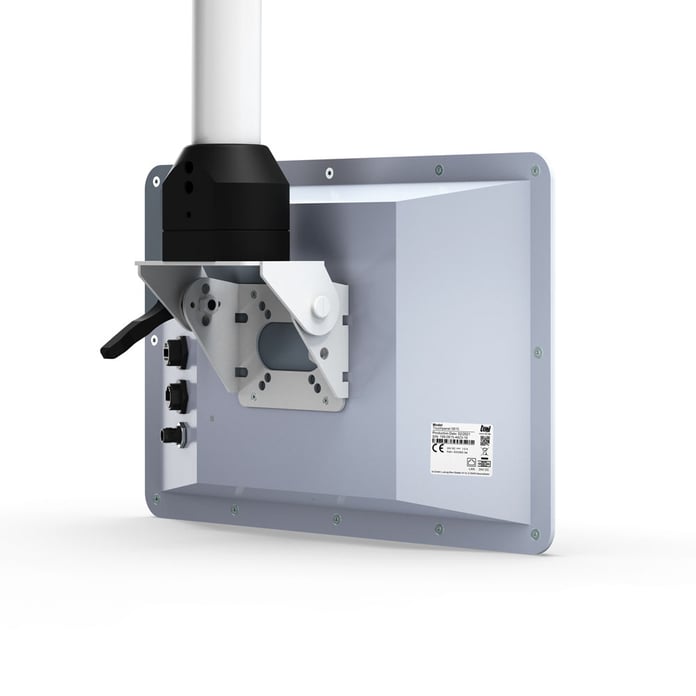

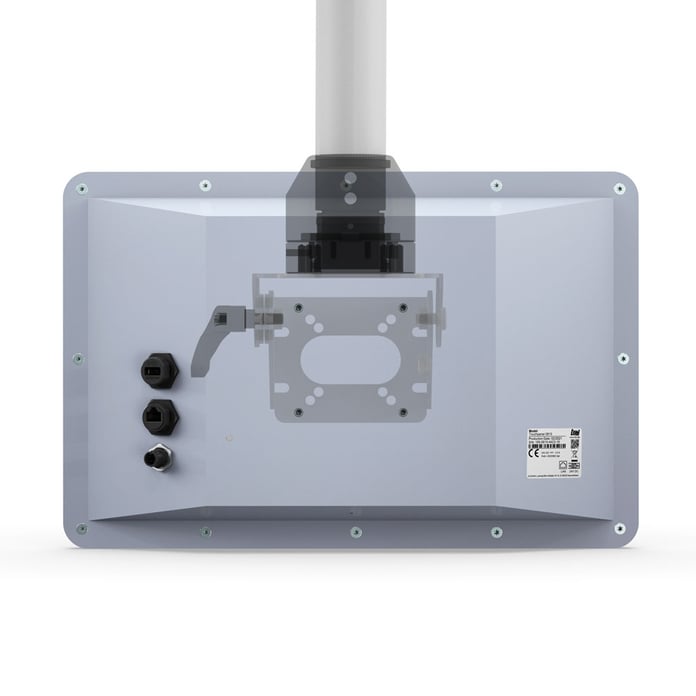

VESA75-kompatibel: Direktmontage an Tragarmsystemen
Windows 11-IoT

Technische Daten

Touchpanel zur Tragarmmontage
15.6“ LED-TFT,

F16T-VI / F16T-PC: Full HD 1920 x 1080, 400 cd/m²

F16T-PX: HD 1366 x 768, 400 cd/m²
kapazitiver Multitouch (PCT)
Materialmix mit eloxiertem Aluminium
lüfterlos
Schutzart IP65 rundum
VESA 75x75

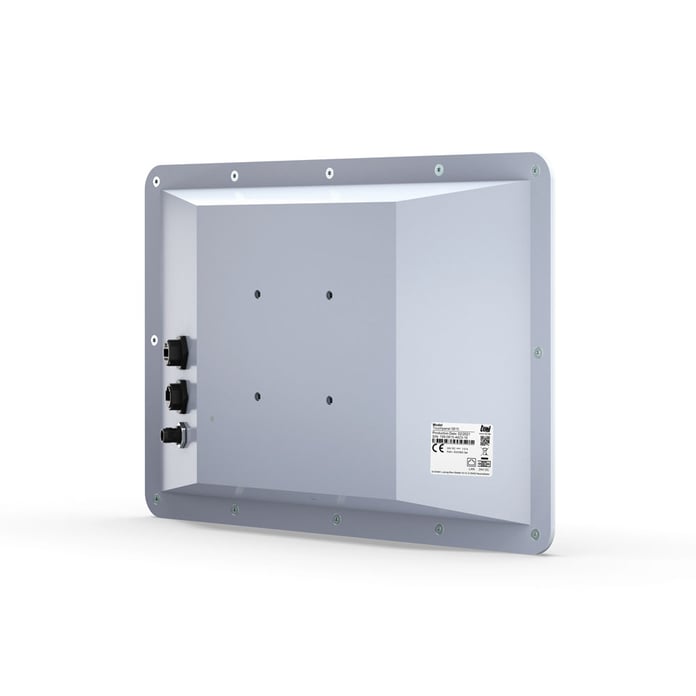

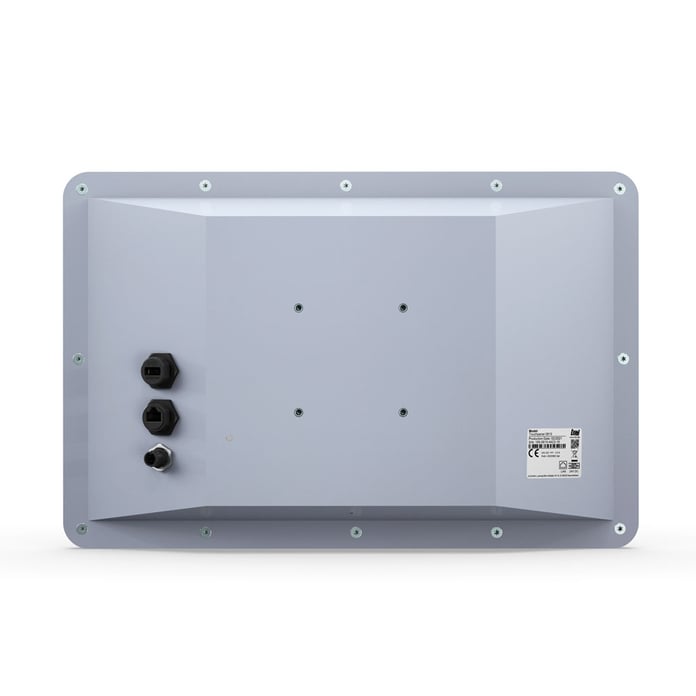

IP69K geschützte Anschlüsse für USB, LAN und Spannungsversorgung (M12)
individuelle technische Ausstattung auf Wunsch
F16T-VI / F16T-PC:

Betriebstemperatur: 0 bis +50°C

Lagertemperatur: 0 bis +70°C

relative Luftfeuchtigkeit: 10 bis 90%,

nicht kondensierend

Spannungsversorgung: 24 VDC, 1.0 A und PoE+
IEEE Std 802.3at (Klasse 4)
F16T-PX:

Betriebstemperatur: -20 bis +70°C

Lagertemperatur: -40 bis +70°C

relative Luftfeuchtigkeit: 0 bis 100%

Spannungsversorgung: 24 VDC, 1.0 A
Gewicht: 4,5 kg

Bestell Info

F16T-VI	Embedded HMI Touchpanel, 16" Touch, Embedded CPU Board, Rockchip RK3399 dual core Cortex A72 + quad-core Cortex A53, 2GB RAM, 32GB eMMC storage, Ethernet 100/1000, PoE+, OE/Yocto
F16T-PC	Panel-PC, Touchpanel, 16" Touch, Board 3.5" SBC, Intel® N97 CPU (Alder Lake), 4x max. 3.6GHz, 2x SO-DIMM DDR5, 4800MHz max. 16GB, Dual 2.5GbE LAN, Intel UHD Grafik, TPM2.0 OnBoard, 2x HDMI, 2x RJ45 LAN, 4x USB3.2, 2x USB 2.0, Audio, 1x COM (RS-232/422/485)
F16T-PX (UL zertifiziert)	Embedded HMI Touch Panel, Embedded CPU Board PX, Rockchip PX30 Quad-Core CPU 1.5 GHz, 2GB DDR3 SDRAM, 8GB eMMC storage
Optionen	Kabelschutz für LAN-Kabel mit RJ45 Stecker zum crimpen
Customized	Bei anderen Ausstattungen unterstützen Sie unsere Systemberater
Betriebssysteme	Windows 11 IoT LTSC 2024, andere auf Anfrage OE/Yocto
