Touchpanel WP10A

Modernes HTML5-Webpanel mit 10-Zoll-Touch

  • icons 90x90_10Zoll Display
  • icons 90x90_Touch
  • icons 90x90_Fanless
  • icons 90x90_Google Kioskbrowser
  • icons 90x90_CRA ready
  • icons 90x90_Yocto
  • icons 90x90_WebApp
  • icons 90x90_Cloud
  • icons 90x90_Retro

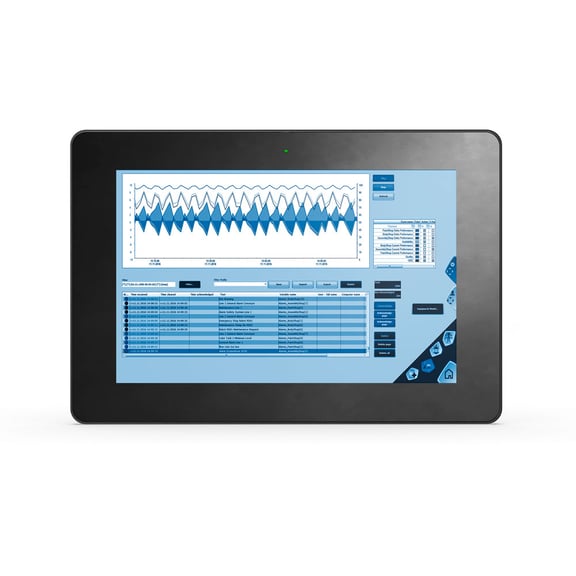

Das neue Touchpanel WP10A ist ein robustes Einbaugerät zur Montage in einem Steuerpult oder in einer Schalttafel. Mit dem 10"-Touchpanel bietet es ein modernes Glasdesign, das in eine industrietaugliche Aluminiumfront integriert ist. Ausgestattet mit einem Linux basierten Yocto Betriebssystem folgt es dem Sicherheitsansatz „Secure by Design“ und bietet höchste Cybersecurity-Standards für verschiedenste Anwendungsbereiche.

Durch den Inbetriebnahme-Assistenten können – auch ohne Programmierkenntnisse – HTML5-Anwendungen angebunden werden. Die eigens entwickelte Hard- und Software ist die ideale Lösung für Ihre industrielle Anwendung.

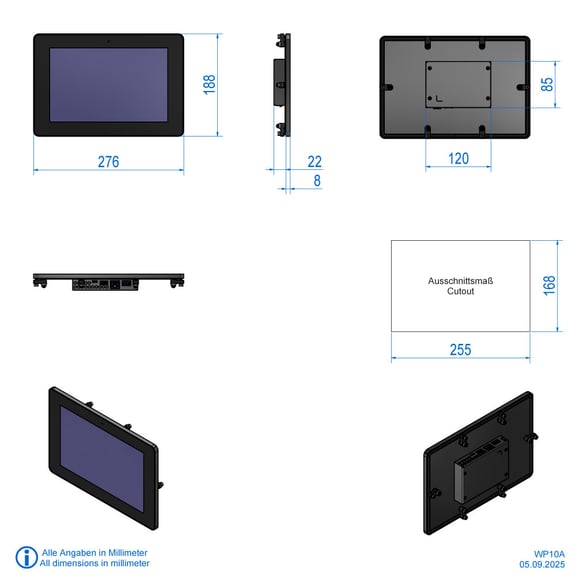

Das WP10A ist einbaukompatibel zu unserer E10A. Eine einfache Exzentermontage und Push-In-Anschlüsse garantieren eine schnelle und werkzeugfreie Montage.

Einsatzbereiche

  • Maschinen- und Anlagenbau
  • Prozessvisualisierung
  • Mess- und Prüftechnik
  • Bedienpanels in Schaltschränken und Fertigungszellen
  • Embedded HMI für dezentrale Steuerungen und Gateways
  • Edge Devices / IoT-Knotenpunkte mit lokaler Visualisierung
  • Verpackungs- und Fördertechnik
  • Energie- und Umwelttechnik (z. B. Wasseraufbereitung, Energieverteilung)
  • Gebäudeinfrastruktur

Highlights

  • HTML5: Einfache Anbindung moderner Web-Applikationen ohne Programmierkenntnisse
  • Inbetriebnahme-Assistent: Geführte Einrichtung für schnelle und einfache Integration
  • Das Mobile Device Management (MDM) ermöglicht Over-the-Air-Updates und bietet eine sichere Cloud-on-Premise-Lösung für Ihr Flottenmanagement
  • Einfache Montage: Push-In-Anschlüsse & direkte Schalttafelmontage (WP10A Exzenter-Montage) reduziert den Installationsaufwand
  • Hohe Bildschirmauflösung von 1280x800
  • E10A-kompatibel: Austausch ohne mechanischen Anpassungsbedarf

Technische Daten

  • Touchpanel zur Schalttafelmontage
  • 10“ LED-TFT , 1280 x 800, 450 cd/m²
  • kapazitiver Multitouch
  • Optical Bonding sorgt für ein scharfes und brillantes Bild, geringe Reflektionen und hervorragendem Ablesewinkel
  • Bicolor Status LED
  • Panel-Mount Adapter (Exzenter)
  • Aluminiumfront IP65
  • Betriebstemperatur: 0 bis 50°C
  • Lagertemperatur: 0 bis +70°C
    relative Luftfeuchtigkeit: 10 bis 90%,  nicht kondensierend
  • Spannungsversorgung: 24 VDC, 1.0 A, Push-In-Anschluss
  • Gewicht: 1,0 kg



Bestell Info

WP10A Embedded HMI Touchpanel, 10" Touch, CPU Board Rockchip RK3399 dual core Cortex A72 + quad-core Cortex A53, 2GB RAM, Integrierter Grafik Controller, 32GB eMMC Speicher, Ethernet RJ45 100/1000Mbit, 1x USB-A, 1x microUSB, Socket für micro-SD Karten intern, Pinheader für optionale Module, OE/Yocto
Customized Bei anderen Ausstattungen unterstützen Sie unsere Systemberater
Betriebssysteme OE/Yocto

Zusatzausstattung

Einbau UPG- Unterputzgehäuse
