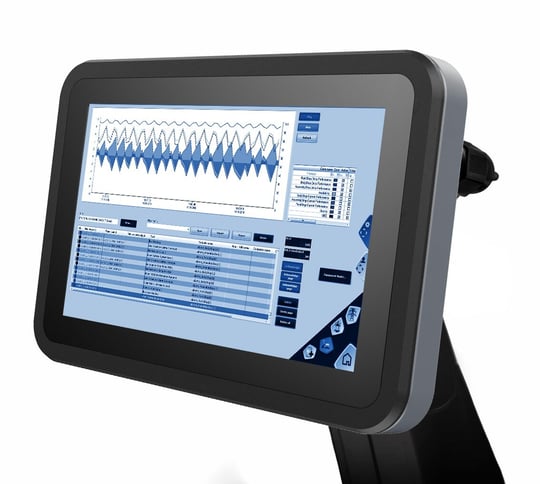

Touchpanel für die
Tragarmmontage

Leuchtstarke TFT-Industrie-Monitore mit hohem Kontrast und großem Ablesewinkel oder Panel-PCs in verschiedenen Gerätefamilien und Ausstattungsvarianten zur Tragarmmontage.
In der Lebensmittel-, Getränke- und Pharma-Branche stehen rundum geschlossenen Systeme an erster Stelle. Darauf hat tci bei der Konstruktion der Industrie Computer für den Tragarm ein besonderes Augenmerk gelegt. Mögliche Verschmutzung werden durch geeignete Flächen minimiert – Flüssigkeiten können an jeder Stelle abfließen. Ebenso sorgen H-Systeme ohne Fugen, Kanten und Poren für die Erfüllung der strengen Vorgaben der DIN EN 1672-2. Die Bedienung erfolgt per Touch. Die Rechenleistung der Panel-PCs zur Tragarmmontage ist skalierbar. Je nach Umgebungsbedingungen können die Systeme lüfterlos betrieben werden.
 -  Rundum geschlossen - verschiedene Materialien - ab 7 Zoll Touch - 16:9 / 4:3 / 5:4 - IP-Schutz bis IP69k


Unterschiede auf einen Blick

F10T_Produktbild-45Grad-R-VA

F-Serie

Korpus: eloxiertes Aluminium
(F10T optional in Edelsthal)
IP-Schutzart: rundum IP65
Displaygröße: 10" bis 19"
Touch: Glas-Multitouch
Betriebssystem: XS-Technologie, OE/Yocto, Windows
Montage: Tragarm VESA 75x75,
Tragarm VESA 100 x 100 (F19T)

2016_produktbild_G07T

G07T

Korpus: Kunststoff
IP-Schutzart: rundum IP65
Displaygröße: 7"/16:9
Touch: kapazitiver Multitouch
Betriebssystem: Linux
Montage: Tragarm VESA 75x75

H19ST-Produktbild

H-ST Serie

Korpus: Edelstahl
IP-Schutzart: rundum IP65
optional bis IP69K
Displaygröße: 15" bis 22"
Touch: PCT
Betriebssystem: Windows, Linux
Montage: Tragarm

K22-Produktbild-mit-Gestänge-1000x1000-web

K-Serie

Korpus: Kunststoff
IP-Schutzart: bis IP65
Displaygröße: 12" bis 22"
Touch: Glas-Multitouch
Betriebssystem: Windows, Android oder Linux
Montage: Vorwand oder Vesa-Tragarm

Produktbild_F16T_perspektivisch_mitSonnenschutz_1000px_mit-Inhalt
F16T-Rückseite_1000x1000
F10T_Produktbild-frontal-DUO
Produktbild-F19A-Front

Die geschlossene Panel-Lösung für anspruchsvolle industrielle Umgebung

F-Serie für den Tragarmanschluss

Die schlanke und robuste Touchpanel F-Serie für den Tragarm ist rundum geschlossen. Sie bietet eine durchgehende Echtglasfront und im Materialmix mit eloxiertem Aluminium einen zuverlässigen Schutz im industriellen Einsatz. Eine Status-LED mit Betriebszustandsanzeige ist frontseitig hinter dem Glas integriert.

Das F10T und F19T erweitern die F-Serie um zwei weitere Displaydiagonalen mit 10 Zoll bzw. 19 Zoll für VESA-kompatible Tragarmmontage.
Für hygienisch anspruchsvolle Umgebungen ist das F10T optional auch als Variante mit komplettem Edelstahlgehäuse (Front und Rückseite) erhältlich.

Die F-Serie für den Tragarm bietet Lösungen mit Linux, Android und PC-Technik



  • tci technical icons 60x6010Zoll Display
  • tci technical icons 60x6016Zoll Display
  • tci technical icons 60x6019Zoll Display
  • tci technical icons 60x60Touch
  • tci technical icons 60x60Fanless
  • tci technical icons 60x60IP65
  • tci technical icons 60x60VESA
icons_UL_20x20
 (Optional F16T)
F10T_Produktbild-45Grad-R-VA_freigestellt

Touchpanel F10T

Touchpanel

Diagonale / Seitenverhältnis: 10"/ 16:9
Schutzart: IP65
Touch: Glas-Multitouch

Montage: Tragarm VESA 75x75
Betriebssystem: OE/Yocto

Mehr Details
Produktbild_F16A_mit-Bildschirminhalt_Frei

Touchpanel F16T

Touchpanel

Diagonale / Seitenverhältnis: 16"/ 16:9
Schutzart: IP65
Touch: Glas-Multitouch

Montage: Tragarm VESA 75x75
Betriebssystem: OE/Yocto

Mehr Details
Tabellenbild-F19A_freigestellt

Touchpanel F19T

Touchpanel

Diagonale / Seitenverhältnis: 19"/ 5:4
Schutzart: IP65
Touch: Glas-Multitouch

Montage: Tragarm VESA 100x100
Betriebssystem: OE/Yocto, Windows

Mehr Details
Web-HMI und SPS-Bedienpanel für den Tragarm
Web-HMI und SPS-Bedienpanel für den Tragarm
Web-HMI und SPS-Bedienpanel für den Tragarm

Embedded HMI Touch Panel

G07T

Das G07T ist für die Visualisierung von Steuerungen verschiedenster Hersteller mit integriertem Webserver konzipiert und eignet sich ideal für den Einsatz als Web-HMI in industriellen Anwendungen. Das Gerät ist mit einem kapazitiver Multitouch ausgestattet. Das rundum geschlossene Kunststoffgehäuse ist besonders leicht, robust und erfüllt die Schutzart IP65. Das G07T ist ausschließlich mit einem Betriebssystem auf Basis von OE/Yocto (Linux) verfügbar. Dieses geschlossene Terminal bietet umfangreiche Sicherheitsfeatures sowie einen integrierten Installationsassistenten, der eine schnelle und einfache Inbetriebnahme ermöglicht. Für Webanwendungen ist ein Chromium Kiosk Browser vorinstalliert, der einen optimierten Zugriff auf Visualisierungen gewährleistet. Die Konfiguration erfolgt komfortabel über einen integrierten Webserver. Zusätzlich ermöglicht das WBM (Web Device Management) eine zentrale Verwaltung und Konfiguration der Geräte.

  • tci technical icons 60x607Zoll Display
  • tci technical icons 60x60IP65
  • tci technical icons 60x60Touch
  • tci technical icons 60x60Fanless
  • tci technical icons 60x60VESA
2016_produktbild_G07T

Touchpanel G07T

Embedded HMI Touch Panel

Diagonale / Seitenverhältnis: 7"/16:9
Schutzart: rundum IP65
Touch: kapazitiver Multitouch

Montage: Tragarm VESA 75x75
Betriebssystem: OE/Yocto

Mehr Details
Detailbild_H19ST_VA-links
H19ST-Schwallwasser--Rueckseite500x500
Hygienic Design Panels
H16ST-Detail-Spruehnebel500x500
H19ST-VA_Schwallwasser_500x500.

Hygienic Design

H-ST Serie

Ob Betonwerk, Holzverarbeitung, Stahlproduktion oder andere raue Produktionsumgebungen – diese Serie wurde für maschinennahe Anwendungen unter extremen Bedingungen entwickelt. Die Oberflächen des Stahlgehäuses sind geneigt. Das sorgt für eine geringe Verschmutzung. Flüssigkeiten können an jeder Stelle abfließen. Dank passiver Kühlung ist das Gehäuse rundum geschlossen. Die Touchpanels in Edelstahl sind speziell für den Hygienebereich und die Lebensmittelindustrie entwickelt, um den hohen Anforderungen an Sauberkeit, Beständigkeit und Sicherheit in diesen sensiblen Branchen gerecht zu werden. Ohne Fugen, Kanten und Poren erfüllen die Panels die strengen Vorgaben der DIN EN 1672-2.

  • tci technical icons 60x6015Zoll Display
  • tci technical icons 60x6016Zoll Display
  • tci technical icons 60x6019Zoll Display
  • tci technical icons 60x6022Zoll Display
  • tci technical icons 60x60Touch
  • tci technical icons 60x60IP65

Das sagen unsere Kunden zur H-ST-Serie:

Michael-Stoeckel-Mathematikum-owl

„Wir, das Mathematikum Gießen, setzen schon seit einigen Jahren den tci Tragarm-Computer H19ST  im CNC-Bereich unserer Werkstatt ein.

Ein Ausfall des Touchpanels hat zur Folge, dass die gesamte Maschine still steht. Hierfür benötigen wir also nicht nur einen robusten, zuverlässigen PC, sondern es muss auch sichergestellt sein, dass bei auftretenden Problemen schnell reagiert wird.

Das sind Anforderungen, die tci wunderbar erfüllt. Wir haben die Erfahrung gemacht, dass tci im Reparaturfall super handelt - zeitnah und entgegenkommend. Die Kosten halten sich definitiv im Rahmen. Außerdem sind die Mitarbeiter äußerst freundlich und zuvorkommend.

Michael Stoeckel, Mathematikum Gießen
flexible Touchpanels für Maschinen und Anlagen
K22-Produktbild-mit-Gestänge-1000x1000-web

Bedienung und Visualisierung

K-Serie

Die Bedienung und Visualisierung von Maschinen und Anlagen sind die Haupteinsatzgebiete industrieller Touchpanels. Doch welches System ist das richtige, wenn Sie Flexibilität und Ihr eigenes Design suchen?

  • Touch 12" bis 22"
  • geeignet zur Tragarm- und Wandmontage
  • skalierbar auf ARM7 - Core i5/i7
  • HMI bis Performance-PC
  • sehr flexibel für kundenspezifische Gehäusevarianten dank werkzeugloser Herstellung
  • kompakter Aufbau mit niedrigem Gewicht
