Panel-PC zur Schalttafelmontage
Dank der langjährigen Erfahrung und dem umfangreichen Know-How bietet tci intelligente Lösungen mit einer einzigartigen Zuverlässigkeit, die von Kunden der unterschiedlichsten Branchen sehr geschätzt werden. Dabei sind wir nicht nur am Puls der Zeit, sondern setzen regelmäßig Maßstäbe in der Automatisierung und dynamischer Industrie Computer Technologie.
- Systemfamilien ab 4 Zoll Touch
- kompakter Aufbau und einfache Montage
- IP-Schutz
A-Serie 15"-24"
Die Touchpanels der A-Serie verfügen über ein 15", 19" oder 24" Touchpanel. Wahlweise stehen Varianten mit integrierter Tastatur und Touchpad mit Schutzart IP65 zur Verfügung.
Produktübersicht
| Produkttyp | Diagonale / Seitenverhältnis | Schutzart | Touch | Montage | Betriebssystem | |
|---|---|---|---|---|---|---|
 Touch-Panel A15 |
Panel-PC Display |
15" | 4:3 |
IP65 |
Folien/resistiver Touch |
Schalttafel Rack |
Windows Linux |
 Touch-Panel A19 |
Panel-PC Display |
19" | 4:3 |
IP65 |
Folien/resistiver Touch |
Schalttafel Rack |
Windows Linux |
 Touch-Panel A24 |
Display |
24" | 16:9 |
IP65 |
Folien/resistiver Touch |
Schalttafel |
C-Serie 7"-12"
Die Touchpanels der C-Serie können als SPS-Bedienpanel verwendet werden. Als Touch stehen 7", 12" oder 15" Varianten zur Verfügung. Die SPS-Bedienpanels sind speziell für die CoDeSys-Webvisualisierung sowie für die Visualisierung von Steuerungen (SPS) anderer Hersteller mit integriertem Webserver konzipiert. Der optimal in das ARM7-System integrierte MicroBrowser sorgt für einen blitzschnellen Systemstart und für eine hohe Performance während des Betriebs.
Produktübersicht
| Produkttyp | Diagonale / Seitenverhältnis | Schutzart | Touch | Montage | Betriebssystem | |
|---|---|---|---|---|---|---|
 Touch-Panel C120-XS |
SPS HMI und Webpanel |
12" | 4:3 |
IP65 |
Folien/resistiver Touch |
Schalttafel |
XS-Technologie |
 Touch-Panel C150-XS |
SPS HMI und Webpanel |
15" | 4:3 |
IP65 |
Folien/resistiver Touch |
Schalttafel |
XS-Technologie |
 Touch-Panel C70-XS |
SPS HMI und Webpanel |
7" | 16:9 |
IP54 |
Folien/resistiver Touch |
Schalttafel |
XS-Technologie |

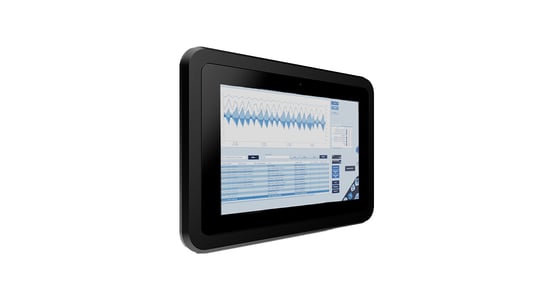

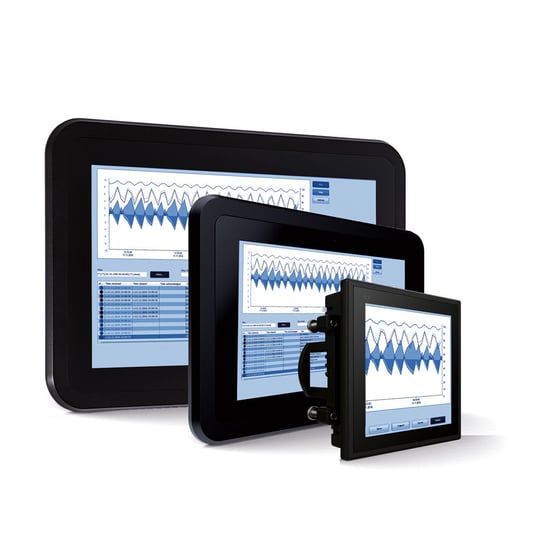

E-Serie 4"-10"
Die E-Serie mit 4, 7 und 10 Zoll Touch wird als Web-HMI eingesetzt .
Alternativ steht das 10 Zoll System auch als SPS-Bedienpanel zur Verfügung. Die SPS-Bedienpanels sind speziell für die CoDeSys-Webvisualisierung sowie für die Visualisierung von Steuerungen (SPS) anderer Hersteller mit integriertem Webserver konzipiert. Der integrierte MicroBrowser sorgt für einen blitzschnellen Systemstart und für eine hohe Performance während des Betriebs.
Dieses System ist als Web-HMI (4", 7" und 10") und SPS-Bedienpanel mit Android (10") erhältlich.
E07A-XI; 24V
& E10A-XI; 24V:
| Produkttyp | Diagonale / Seitenverhältnis | Schutzart | Touch | Montage | Betriebssystem | |
|---|---|---|---|---|---|---|
 Touch-Panel E04A |
SPS HMI und Webpanel |
4" | 1:1 |
IP54 |
Glas/Multitouch |
Schalttafel 96x96 mm |
Android |
 Touch-Panel E07A |
SPS HMI und Webpanel |
7" | 16:9 |
IP54 |
Glas/Multitouch |
Schalttafel |
Android Linux |
 Touch-Panel E10A |
SPS HMI und Webpanel |
10" | 16:9 |
IP54 |
Glas/Multitouch |
Schalttafel Tragarm |
Android Linux XS-Technologie |
F-Serie 10"-22"
Die F-Serie von 10 Zoll bis 22 Zoll Touch wird als Android Touchpanel zur Schaltafelmontage eingesetzt. Die Panels zeichnen sich besonders durch ihre robuste Baufom aus und sorgen bei rauen Anforderungen für maximale Produktionssicherheit. Außerdem bietet die F-Serie rundum IP-Schutz. Die häufigsten Anwendungen sind im HMI Bereich mit Bedienoberflächen und Visualisierungen zu finden.
F16A-XI:
Produktübersicht
| Produkttyp | Diagonale / Seitenverhältnis | Schutzart | Touch | Montage | Betriebssystem | |
|---|---|---|---|---|---|---|
 Touch-Panel F10A |
Panel-PC |
10" | 16:9 |
IP65 |
Glas/Multitouch |
Schalttafel |
Android XS-Technologie Linux Windows |
 Touch-Panel F16A-XI |
Panel-PC |
16" | 16:9 |
IP65 |
Glas/Multitouch |
Schalttafel |
Android |
 Touch-Panel F22A |
Panel-PC |
22" | 16:9 |
IP65 |
Glas/Multitouch |
Schalttafel |
Windows Linux |
Schalttafel mit Schutzart IP69K und IK08
| Produkttyp | Diagonale / Seitenverhältnis | Schutzart | Touch | Montage | Betriebssystem | |
|---|---|---|---|---|---|---|
 Touch-Panel F10A-XI-IP69K |
Panel-PC |
10" | 16:9 |
IP69K IK08 |
Glas/Multitouch |
Schalttafel |
Android |
G-Serie 7"-22"
Die schlanken und robusten Touchpanels von 7" bis 22" punkten mit einer durchgehenden Echtglasfront. Das Display im benutzerfreundlichen Widescreen-Format ist mit langlebiger LED-Hinterleuchtung ausgestattet oder auch klassisch 4:3 mit 19" Display.
Die Leistungsstufen reichen vom stromsparenden SPS-Panel mit MicroBrowser über Webpanels für Android bis hin zu performanten PC-Systemen mit Intel Atom oder Intel Core i der neuesten Generation. Allen Systemen gemeinsam ist der robuste kabelfreie Systemaufbau mit tci-Baseboard und die Schalttafel-Montage.
Die Touchpanels eignen sich für eine Vielzahl von HMI-Anwendungen sowohl im industriellen Umfeld als auch in den Bereichen Labor, Medizin, Lebensmittel, Logistik und Verpackung.
Produktübersicht
| Produkttyp | Diagonale / Seitenverhältnis | Schutzart | Touch | Montage | Betriebssystem | |
|---|---|---|---|---|---|---|
 Touch-Panel G07A |
SPS HMI und Webpanel |
7" | 16:9 |
IP65 |
Glas/Multitouch |
Schalttafel |
XS-Technologie |
 Touch-Panel G16A |
Panel-PC Display |
16" | 16:9 |
IP65 |
Glas/Multitouch Folien/resistiver Touch |
Schalttafel |
Windows Linux |
 Touch-Panel G19A |
Panel-PC Display |
19" | 4:3 |
IP65 |
Glas/Multitouch Folien/resistiver Touch |
Schalttafel |
Windows Linux |
 Touch-Panel G22A |
Panel-PC Display |
22" | 16:9 |
IP65 |
Glas/Multitouch |
Schalttafel |
Windows Android Linux |
Was unsere Kunden sagen:
„...Als Bedienerstation im Feld setzen wir mehrfach das 22-Zoll-Display G22A-iTFT ein. Das Gerät fungiert hier als Touchpanel und Monitor zugleich.
Besonders gefällt uns, dass die leistungsstarke G-Serie eine durchgehende Echtglasfront besitzt und das Panel sehr robust ist. Eingebaut in einem hygienischen Schaltschrank lässt es sich sogar leicht mit Wasser reinigen. Die Montage des Panels ist zudem einfach. Ebenso ist die intuitive Bedienbarkeit positiv hervorzuheben.“
Owen McTague, Automation Specialist Central Europe, Chr. Hansen GmbH
„...Uns gefällt besonders, dass die Panels wunderbar einfach zu konfigurieren sind und ihre Aufgabenstellungen einwandfrei erfüllen. Auch ist die einfache Schaltschrankmontage für uns ein wichtiger Punkt. Und: die Qualität spricht für sich! Wir hatten über die ganzen Jahre hinweg keinen einzigen Service- oder Garantiefall“
Christian Brunner, CTO pi-System GmbH
